Hvorfor er kontroll av bladklaringen og overlappingen viktig for skjærekvaliteten til HJ-DZ-300?

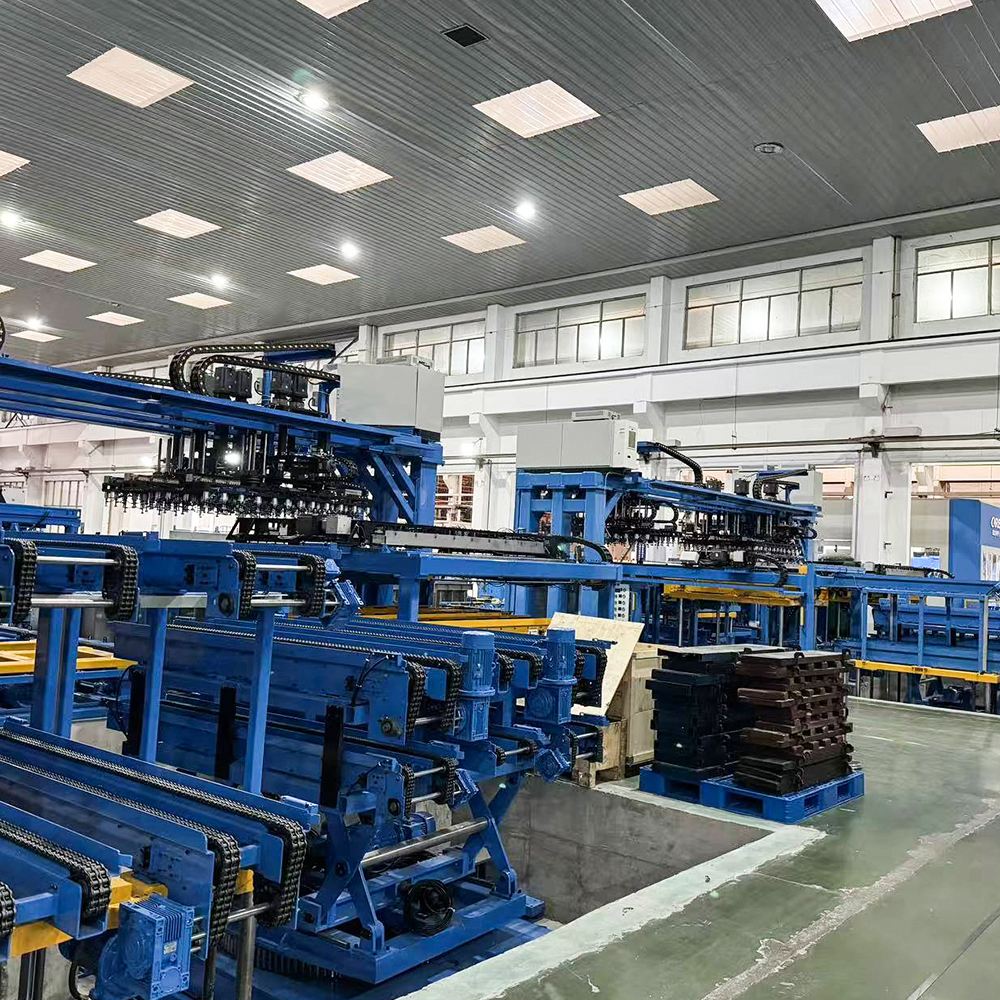

Ved presisjonsproduksjon av transformatorkjernelaminasjoner bestemmer skjæreprosessen direkte den magnetiske ytelsen, stablefaktoren og dimensjonsnøyaktigheten til den ferdige kjernen. Blant alle justerbare parametere på en skjærelinje i silisiumstål, er bladklaring og bladoverlapping de to mest kritiske variablene som skiller høykvalitets utgang fra avvist materiale. For HJ-DZ-300 skjærelinje i silisiumstål , å mestre disse justeringene er ikke bare en vedlikeholdsrutine – det er hjørnesteinen for å oppnå konsistente, gradfrie og dimensjonsstabile lamineringer. Denne artikkelen undersøker hvorfor disse parameterne krever streng kontroll, hvordan de samhandler med maskinens servodrevne arkitektur, og hvilke praktiske fordeler produsenter oppnår ved presis kalibrering.

1. Det fysiske grunnlaget for skjæring: Hvorfor klarering og overlapping betyr noe

Skjæring er en bruddbasert prosess, ikke en kuttehandling. Når det øvre bladet faller ned mot det nedre bladet, trekker det inn silisiumstålplaten, og starter sprekker som forplanter seg fra begge sider til de møtes. Bladklaring —det horisontale gapet mellom øvre og nedre blad — bestemmer hvor disse sprekklinjene krysser hverandre. Hvis klaringen er for stor, savner sprekkene hverandre, og gir en grov, revet kant med markerte grader og en bred bruddsone. Hvis klaringen er for liten, utøver bladene overdreven belastning, akselererer slitasje og genererer varme som kan endre de magnetiske egenskapene til kornorientert silisiumstål.

Blad overlapper hverandre , omvendt, er den vertikale penetrasjonsdybden til det øvre bladet forbi det nedre bladets skjærekant. Denne parameteren kontrollerer mengden materiale som utsettes for samtidig kompresjon og spenning. Utilstrekkelig overlapping resulterer i ufullstendig separasjon, etterlater faner eller hengende fliser som skader påfølgende stablingsoperasjoner. For stor overlapping øker friksjonen og bladavbøyningen, og forårsaker kantbølger og mikrosprekker som forringer lamineringens stablefaktor. På HJ-DZ-300 skjærelinje i silisiumstål , må begge parameterne settes innenfor stramme toleranser – typisk klaring ved 5–8 % av materialtykkelsen og overlapping ved 0,3–0,5 mm for 0,23–0,35 mm silisiumstål – for å oppnå gradhøyde under 0,03 mm kreves av transformatorkjernestandarder.

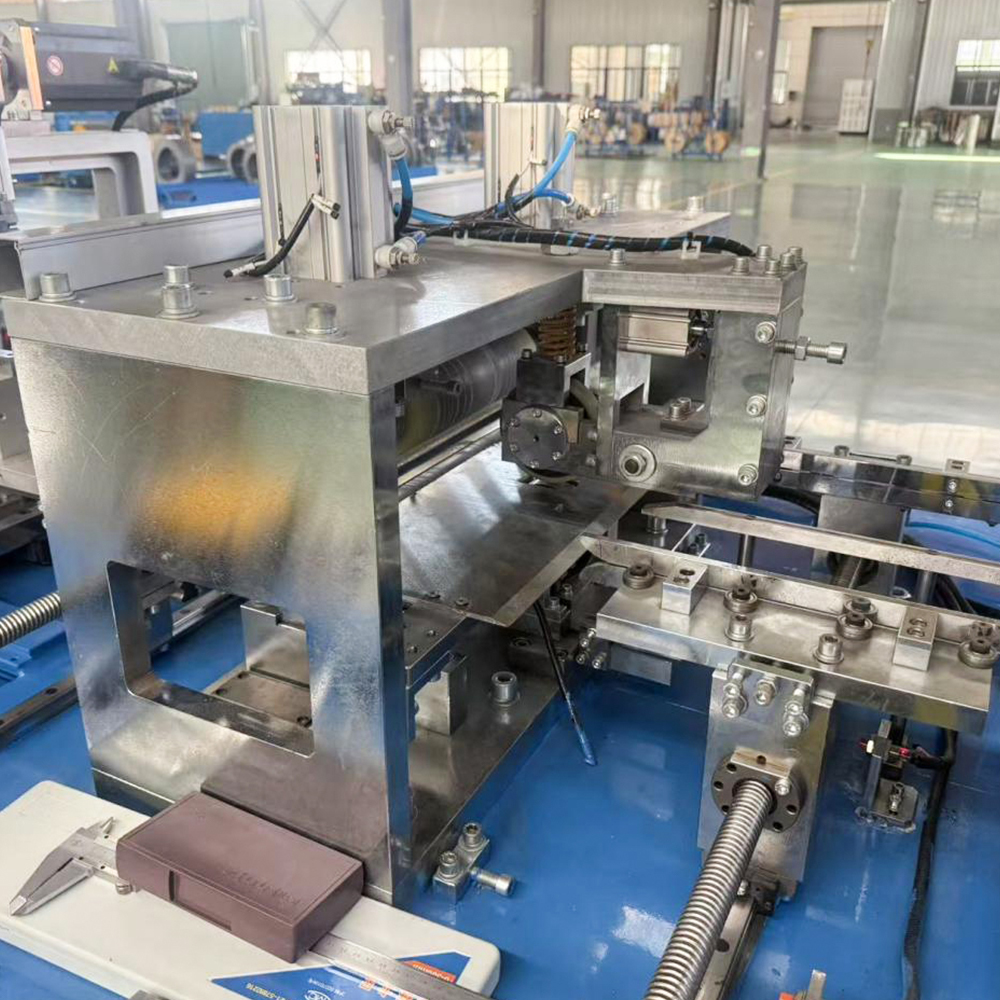

Jiangsu Jingtianxia Electric Technology Co., Ltd. har integrert denne fysiske forståelsen i HJ-DZ-300 skjærelinje i silisiumstål ved å utstyre den med et digitalt justeringssystem for bladgap. I motsetning til manuelle shim-baserte oppsett, bruker dette systemet servodrevne kiler som lar operatører lagre og hente klarings-/overlappingsverdier for ulike materialkvaliteter. Denne funksjonen adresserer direkte variasjonen introdusert av spolebatchforskjeller, og sikrer at silisium stål klippeutstyr opprettholder repeterbar presisjon på tvers av produksjonskjøringer.

2. Klassifisering av skjærkvalitetsfaktorer på HJ-DZ-300

For systematisk å forstå hvorfor bladkontroll er avgjørende, kan vi dele skjærkvalitetsattributtene inn i tre sammenkoblede kategorier: kantgeometri, dimensjonsstabilitet og materialintegritet. Hver kategori reagerer forskjellig på justeringer av klaring og overlapping, og hver kategori påvirker den endelige transformatorkjerneytelsen direkte.

2.1 Kantgeometri: Burr Høyde og Rollover

Kantgeometri er den mest synlige indikatoren på skjærkvalitet. Grader – de hevede, skarpe fremspringene langs den kuttede kanten – kontrolleres først og fremst av bladklaring. På HJ-DZ-300 skjærelinje i silisiumstål , Siemens bevegelseskontrollsystem overvåker bladposisjonen i sanntid, og kompenserer for termisk ekspansjon under kontinuerlig drift. Når klaringen er optimalisert for en spesifikk materialtykkelse (f.eks. 0,27 mm), justeres bruddplanene perfekt, og gir et rent brudd med minimal velt (den avrundede fordypningen på den øvre kanten). For stor klaring øker veltedybden, noe som reduserer det effektive magnetiske tverrsnittsarealet og øker virvelstrømstapene i den sammensatte kjernen.

Jiangsu Jingtianxia Electric Technology Co., Ltd. tilbyr en dedikert kalibreringsprosedyre for HJ-DZ-300 klippesystem , ved å bruke teststrimler fra hver nye spole for å verifisere kantkvalitet før full produksjon. Denne prosedyren, som er dokumentert i maskinens HMI, veileder operatører gjennom en trinnvis klaringsjustering basert på målt gradhøyde, og sikrer at kantgeometrien forblir innenfor ISO 9013:2017-toleranser selv ved behandling av høypermeabilitetsgrader som 23ZH85.

2.2 Dimensjonsstabilitet: Lengdenøyaktighet og firkantethet

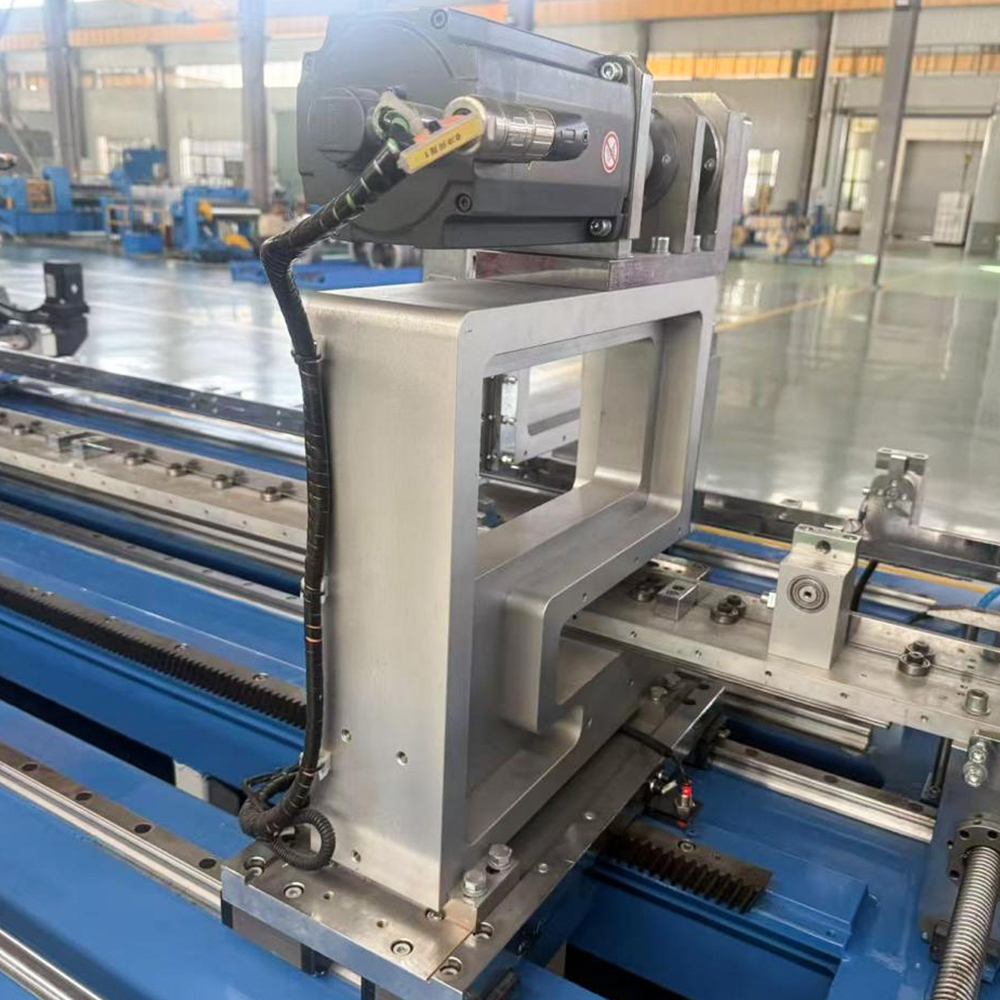

Mens mange antar at lengdenøyaktighet kun avhenger av matevalsens servo, påvirker bladoverlapping indirekte dimensjonsstabiliteten. Når overlappingen er satt for høyt, bøyer det øvre bladet seg litt under penetrering, og skaper et avsmalnende kutt som avviker fra den programmerte skjærlinjen. Denne effekten forsterkes på smalere strimler (under 50 mm bredde), hvor bladavbøyningen blir en betydelig prosentandel av strimmelbredden. Den HJ-DZ-300 skjærelinje i silisiumstål reduserer dette gjennom sin stive C-rammedesign og forhåndsbelastede lineære føringer, men overlapping må fortsatt kalibreres for å matche materialets flytestyrke. For eksempel krever svært kornorienterte stål med høyere hardhet noe redusert overlapping for å forhindre bladavbøyning, mens ikke-orienterte stål av lavere kvalitet tåler dypere penetrering.

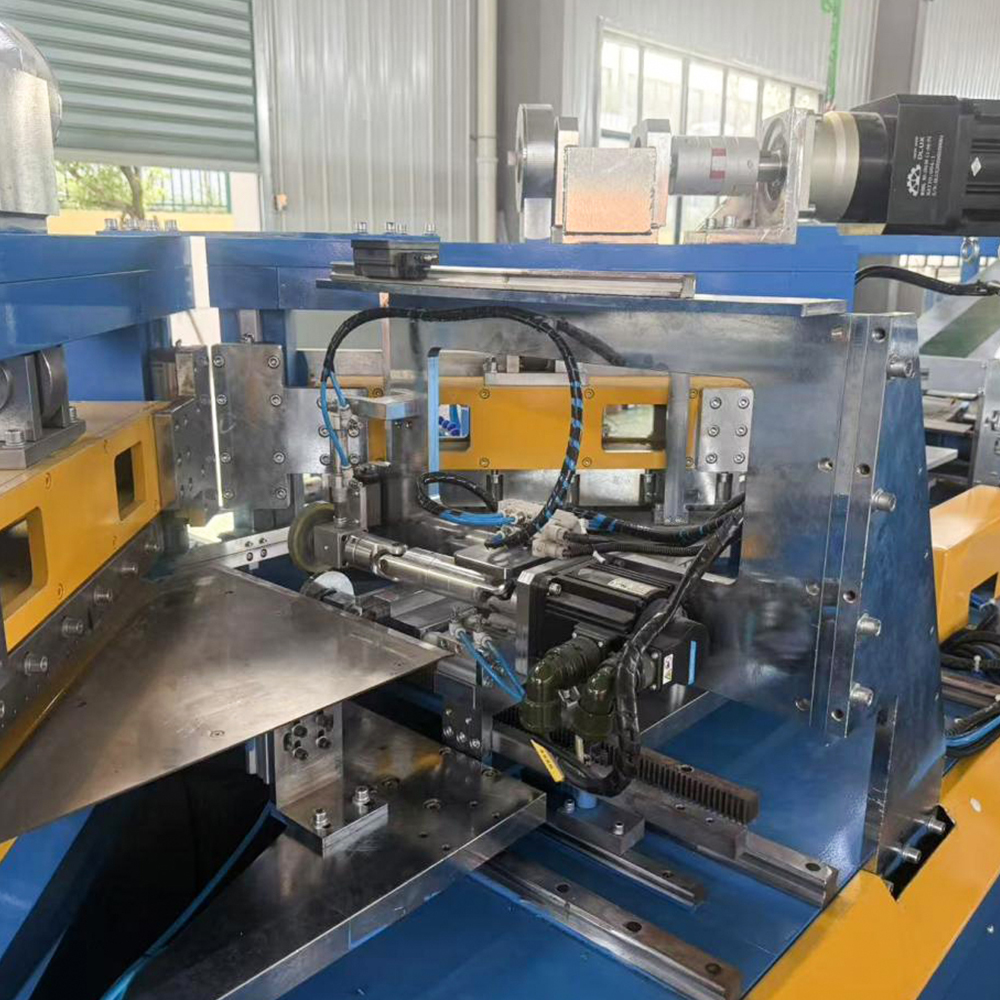

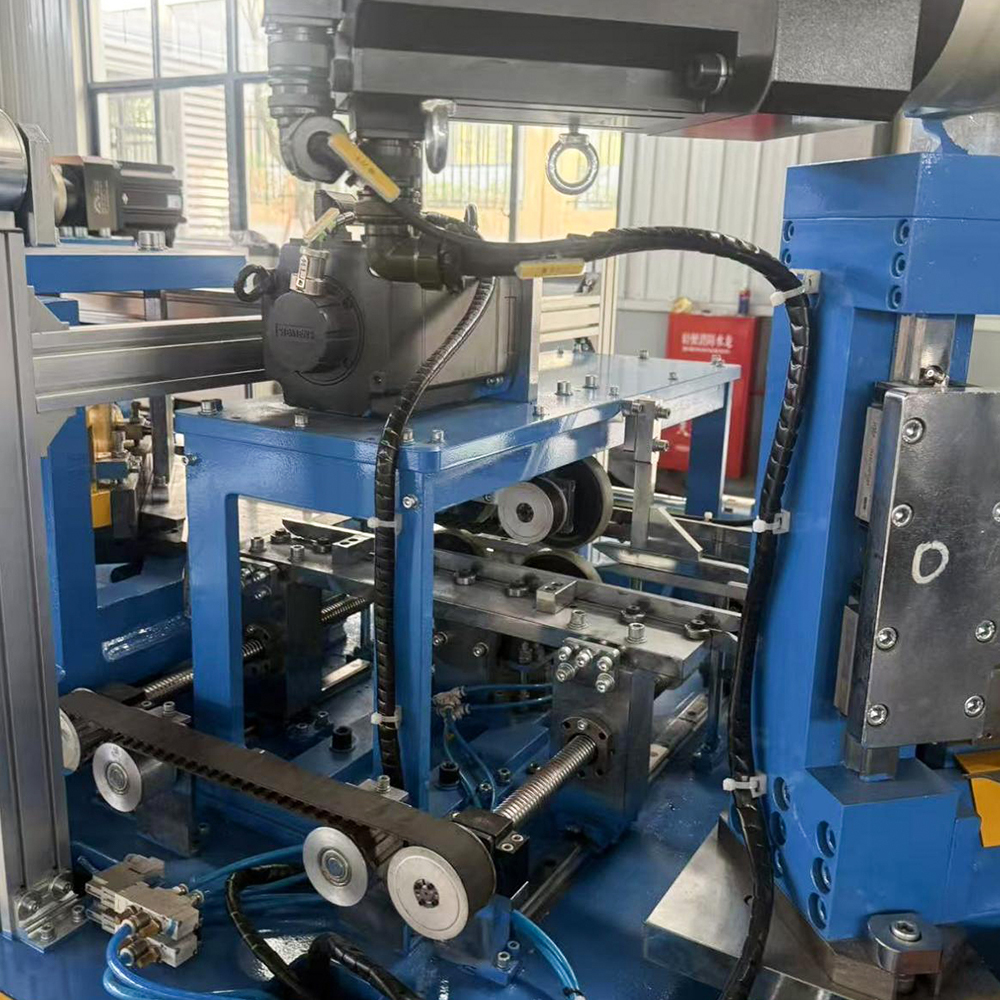

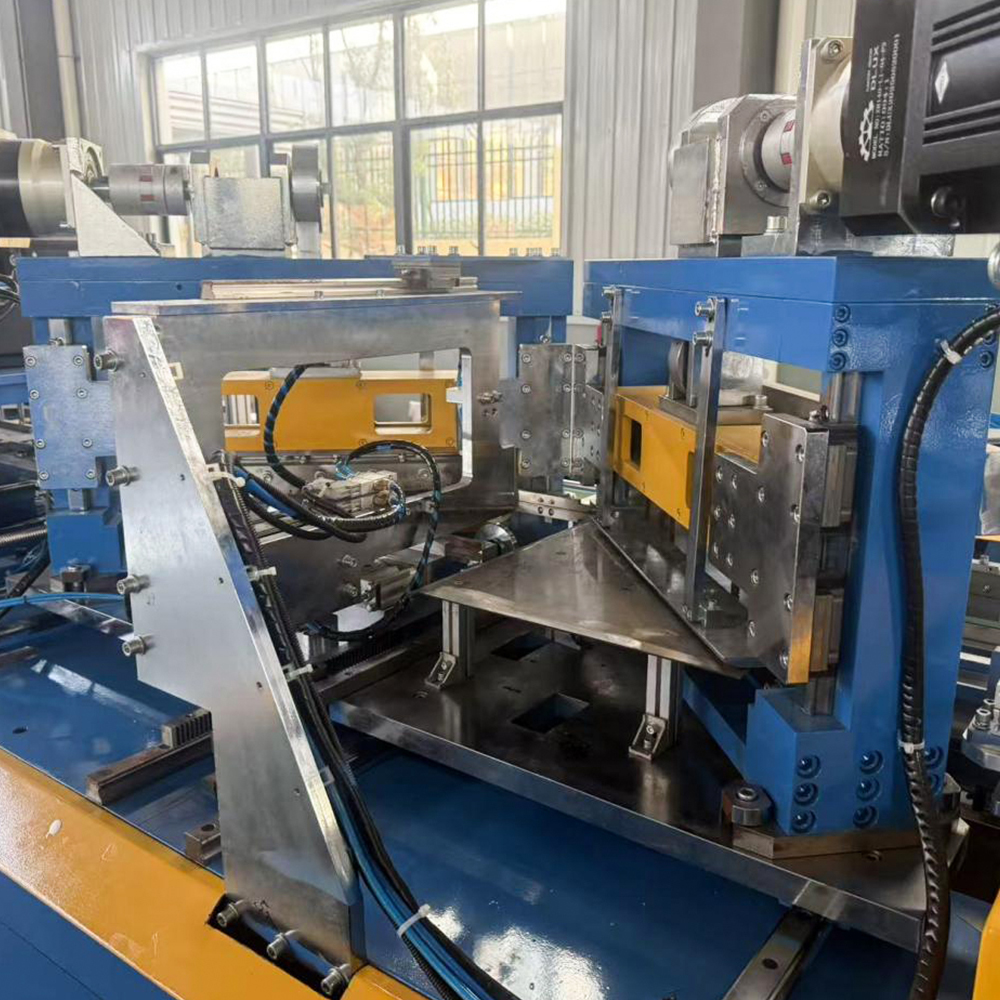

Dessuten maskinens fullt servodrevet arkitektur integrerer skjæring med stanseoperasjoner (hullstansing og V-stansing) i en enkelt omgang. Enhver dimensjonsfeil introdusert av feil overlapping forplanter seg til de utstansede funksjonene, feiljusterer stablingshull og påvirker kjernemonteringen. Den digitale overlappingskontrollen på HJ-DZ-300 skjærelinje lar operatører angi overlappingsverdier med 0,01 mm oppløsning, noe som er avgjørende for å opprettholde ±0,05 mm lengdetoleransen som kreves for høyeffektive distribusjonstransformatorkjerner.

2.3 Materialintegritet: Stress, belegg og magnetiske egenskaper

Silisiumstål er belagt med et isolerende lag (vanligvis C-5 eller C-6 belegg) for å minimere interlaminære virvelstrømstap. Overdreven bladklaring eller overlapping induserer ytterligere skjærspenning som kan delaminere eller mikrosprekke dette belegget langs skjærekanten. Selv om grader fjernes i et påfølgende avgradingstrinn, forblir den underliggende materialspenningen. Den HJ-DZ-300 skjærelinje i silisiumstål reduserer denne risikoen ved å bruke en lav støy, lav støt skjærsekvens som bruker kontrollerte akselerasjonsprofiler for sylinderen. Denne sekvensen, kombinert med optimalisert overlapping, sikrer at den plastiske deformasjonssonen ikke strekker seg mer enn 0,5 mm fra kuttekanten, og bevarer kornorienteringen og beleggvedheften i kjernens aktive område.

Jiangsu Jingtianxia Electric Technology Co., Ltd. har validert denne tilnærmingen gjennom omfattende testing på 0,30 mm M4-kvalitets stål, som viser at riktige bladinnstillinger reduserer nedbrytningen av kjernetapet med opptil 8 % sammenlignet med dårlig justerte linjer. Denne ytelsesfordelen er spesielt verdifull for produsenter som produserer kjerner for premium-effektivitetstransformatorer, der hver watt med tapsreduksjon oversettes til konkrete energibesparelser over produktets livssyklus.

Tabellen ovenfor oppsummerer hvordan hver kvalitetsfaktor forholder seg til bladparametere og de tilsvarende tekniske tiltakene implementert på HJ-DZ-300 skjærelinje i silisiumstål . Denne systematiske tilnærmingen lar operatører prioritere justeringer basert på den mest kritiske defektmodusen for en gitt ordre.

3. Praktisk kontrollstrategi og operasjonelle fordeler

Implementering av effektiv bladklaring og overlappingskontroll på HJ-DZ-300 skjærelinje i silisiumstål følger en strukturert arbeidsflyt som kombinerer forhåndsoppsettvalidering, prosessovervåking og adaptiv kompensasjon. Nedenfor er den anbefalte trinnvise prosedyren, som Jiangsu Jingtianxia Electric Technology Co., Ltd. trener alle kunder til å utføre under igangkjøring av maskinen og ukentlig vedlikehold.

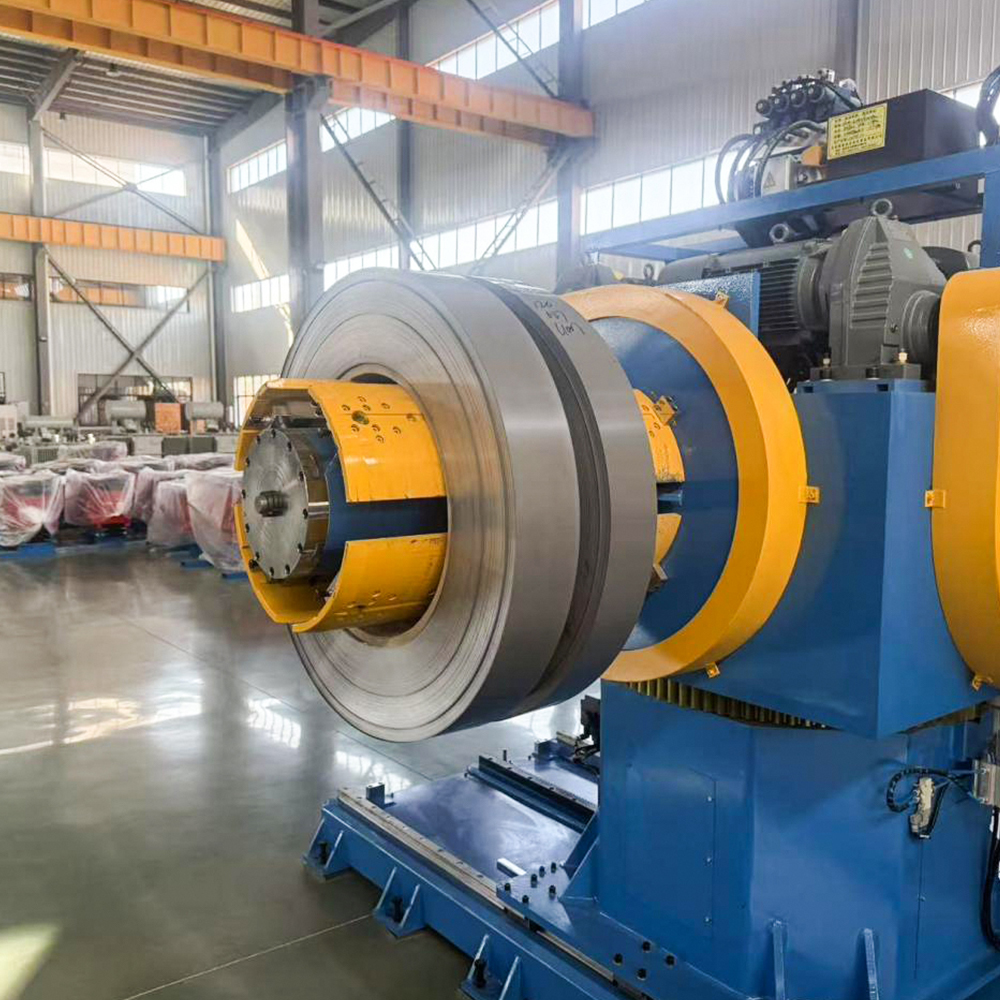

1. Materiell kvalifikasjon – Mål den faktiske tykkelsen og hardheten til hver ny spolebatch ved hjelp av den innebygde tykkelsesmåleren; skriv inn disse verdiene i kontrollpanelet for automatisk å beregne den anbefalte klaringen (5–8 % av tykkelsen) og overlappende basisverdi på nytt.
2. Testkutt validering – Kjør 10–15 teststrimler med de beregnede innstillingene; mål gradhøyde med et digitalt mikrometer og kontroller veltedybden med en optisk komparator. Juster klaringen i trinn på 0,005 mm til gradhøyden stabiliserer seg under 0,03 mm.
3. Dynamisk overlapping – Øk overlappingen gradvis fra grunnverdien til den kuttede kanten viser en jevn skjærsone (ca. 1/3 av materialtykkelsen). Hvis kantbølger vises, reduser overlappingen med 0,02 mm og kontroller lengdenøyaktigheten på en koordinatmåler.
4. Lagre den optimaliserte oppskriften – Lagre de endelige klaringene og overlappingsverdiene i maskinens reseptdatabase under den spesifikke materialkvaliteten og tykkelsen. Dette muliggjør umiddelbar tilbakekalling for fremtidige kjøringer, og eliminerer prøving-og-feil-forsinkelser.
5. Periodisk re-verifisering – Hver 8. produksjonstime eller etter 5000 skjæresykluser, kjør en rask teststrimmel for å oppdage bladslitasje; bruk den automatiske slitasjekompensasjonsfunksjonen som justerer klaringen gradvis for å opprettholde jevn kantkvalitet.

Produsenter som tar i bruk denne kontrollstrategien rapporterer om flere kvantifiserbare fordeler. For det første faller skraphastigheten på grunn av kantdefekter fra typiske 3–5 % til under 0,8 %, noe som direkte forbedrer materialutbyttet – en kritisk faktor gitt de høye kostnadene for kornorientert silisiumstål. For det andre forlenges bladets levetid med omtrent 40 % fordi optimal overlapping reduserer støtbelastninger og ujevn slitasje. For det tredje forbedres kjernestablingsfaktoren med 0,5–1,0 prosentpoeng, noe som betyr enten mindre kjernevolum for samme VA-vurdering eller høyere effektivitet for samme fotavtrykk. Disse fordelene oppnås konsekvent på HJ-DZ-300 skjæreplattform , noe som gjør det til et foretrukket valg for produsenter som ikke har råd til nedetid for sliping av kniver.

Jiangsu Jingtianxia Electric Technology Co., Ltd. støtter disse driftsfordelene med en omfattende ettersalgspakke som inkluderer fjerndiagnosetilgang til Siemens-kontrolleren, som gjør det mulig for ekspertteknikere å finjustere bladparametere selv under timer uten skift. Dette støttenivået, kombinert med maskinens iboende mekaniske stivhet, sikrer at HJ-DZ-300 skjærelinje i silisiumstål leverer konsistent ytelse på tvers av ulike produksjonsscenarier – fra små batch-prototypekjerner til høyvolumsserier av standard E-I-lamineringer.
