Hva brukes en kjernetverrskjæremaskin til i transformatorindustrien?

I det moderne økosystemet for produksjon av transformatorer er presisjon og effektivitet ikke bare operasjonelle mål, men grunnleggende krav til produktpålitelighet og kostnadskontroll. I hjertet av dette presisjonsdrevne miljøet ligger kjerne tverrgående skjæremaskiner , en kategori spesialutstyr designet for å behandle silisiumstålplater til nøyaktige dimensjoner som kreves for transformatorkjernelaminering. I motsetning til generelle skjære- eller skjærelinjer, er disse maskinene konstruert for å håndtere de unike fysiske egenskapene til kornorienterte elektriske stål, og sikrer minimal gradsdannelse, nøyaktige vinkelsnitt og konsistente stablingsfaktorer. Denne artikkelen gir en omfattende teknisk undersøkelse av hvordan kjerne tverrgående skjæremaskiner funksjon innen transformatorindustrien, deres primære klassifikasjoner og den kritiske rollen de spiller i moderne intelligente produksjonsarbeidsflyter.

Transformatorkjernen, vanligvis konstruert av stablede lag av tynt silisiumstål, bestemmer enhetens magnetiske effektivitet, ubelastetap og generelle termiske ytelse. Ethvert avvik i kuttelengde, firkantethet eller kantkvalitet oversetter direkte til økte virvelstrømstap eller hørbar støy. Derfor, kjerne tverrgående skjæremaskiner er ikke frittstående sakser, men integrerte systemer som inkluderer matemekanismer, retteenheter, presisjonsmålekodere og høyhastighets stanse- eller hakkstasjoner. For å sette pris på deres fulle nytte, er det viktig å undersøke de tre hovedproduktkategoriene som dominerer det nåværende markedet: høyhastighets modulære skjærelinjer , presisjon CNC tverrsaks , og integrerte stable- og kuttesystemer . Hver kategori adresserer forskjellige produksjonsskalaer, materialkvaliteter og automatiseringskrav, og tilbyr produsenter en skreddersydd tilnærming til kjernefabrikasjon.

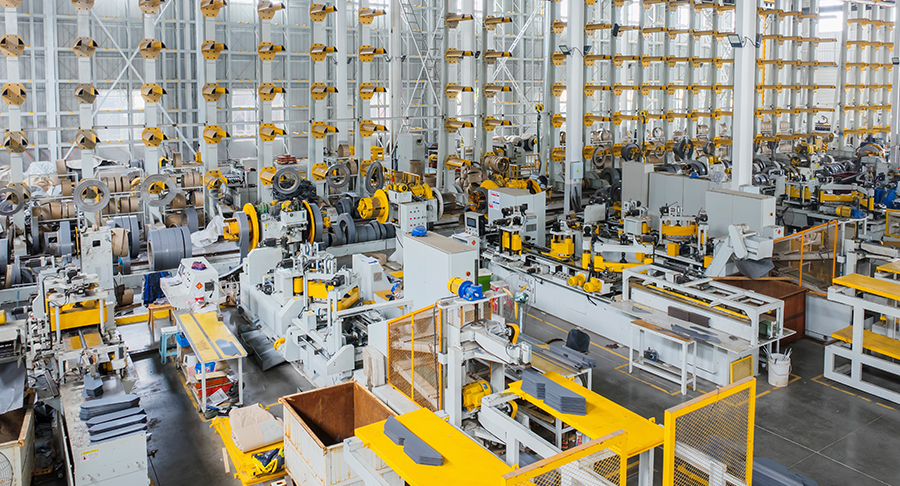

1. Høyhastighets modulære skjærelinjer

Den første store klassifiseringen omfatter høyhastighets modulære skjærelinjer , som er designet for kontinuerlig drift med høy gjennomstrømning som er typisk for storskala transformatorprodusenter. Disse kjerne tverrgående skjæremaskiner opererer med linjehastigheter over 120 meter per minutt, med servodrevne matevalser og sanntidslengdekompensasjonsalgoritmer. Det definerende trekk ved denne kategorien er dens modulære arkitektur - linjen kan utvides med ekstra stanseenheter, V-notching-stasjoner eller til og med automatiske stabletransportører uten å erstatte basisrammen. For produsenter som produserer distribusjonstransformatorer i store volumer, tilbyr denne modulariteten en klar vei for kapasitetsoppgraderinger samtidig som den beskytter startkapitalinvesteringer.

Funksjonelt begynner en høyhastighets modulær linje med en uncoiler som håndterer spoler opp til 25 tonn, etterfulgt av en presisjonsnivåer som fjerner spolesett. Kuttestasjonen bruker en roterende saks eller et giljotinblad drevet av en vekselstrømsmotor med høyt dreiemoment, og oppnår kuttelengder med toleranser på ±0,05 mm. Avanserte modeller integrerer optisk kantdeteksjon for å kompensere for materialvandring, og sikrer at tverrsnittet forblir perfekt vinkelrett på rulleretningen. Denne kategorien utmerker seg ved å behandle standard M4- og M5-silisiumstål, vanligvis brukt i oljenedsenkede transformatorer vurdert opp til 10 MVA. Den primære differensiatoren er evnen til å opprettholde konsistent kvalitet ved høye hastigheter og samtidig støtte rask overgang mellom ulike kjernedesign, vanligvis innen 15 minutter.

Jiangsu Jingtianxia Electric Technology Co., Ltd. har utviklet en proprietær høyhastighets modulær linje som inkluderer tykkelsesovervåking i sanntid og adaptiv bladklaringsjustering, og adresserer en av de mest vedvarende utfordringene innen høyhastighetsskjæring – gradvekst over lengre produksjonskjøringer. Med mer enn 46 interne tekniske spesialister har selskapet forbedret sine fôringskontrollalgoritmer for å redusere lengdeavviket med 40 % sammenlignet med konvensjonelle systemer. Denne løsningen er spesielt verdsatt av kunder som produserer amorfe legeringskjerner, der selv mindre kantfeil kan forårsake betydelige monteringsvansker.

• Maksimal skjærehastighet: 150 m/min med aktiv vibrasjonsdemping.
• Integrert stansekapasitet: opptil 4 hakk per syklus med programmerbar dybde.
• Automatisk skrapoppsamling og kantklipping for kontinuerlig drift.
• Fjerndiagnosegrensesnitt kompatibelt med fabrikk-MES-systemer.

Sammenlignet med andre kategorier tilbyr den høyhastighets modulære linjen den laveste kostnaden per del for lange produksjonsserier, men krever et større gulvfotavtrykk og mer sofistikert operatøropplæring. Det er det foretrukne valget for dedikerte transformatoranlegg med stabile produktporteføljer.

2. Presisjon CNC tverrsaks

Den andre kategorien omfatter presisjon CNC tverrsaks , som prioriterer nøyaktighet og fleksibilitet fremfor rå gjennomstrømning. Disse kjerne tverrgående skjæremaskiner brukes vanligvis i arbeidsbutikkmiljøer eller for prototypeutvikling, der kuttelengder varierer ofte og materialkvaliteter varierer fra standard silisiumstål til ultratynne legeringer med høy permeabilitet. I motsetning til de modulære linjene, bruker presisjonssakser en stiv C-rammekonstruksjon og et hydromekanisk bladaktiveringssystem som gir et rent, vinkelrett kutt med minimal bladavbøyning, og oppnår toleranser så tette som ±0,02 mm over en 1000 mm bredde.

Den operative arbeidsflyten til en presisjonssaks inkluderer en servodrevet rullemater med absolutte koder, en programmerbar bakmåler for lengdeinnstilling og et digitalt kontrollpanel som lagrer opptil 500 skjæreprogrammer. Et karakteristisk teknisk trekk er adaptiv cut-on-the-fly kapasitet, der skjæringen starter kuttet mens materialet fortsatt er i bevegelse, noe som reduserer syklustiden uten at det går på bekostning av nøyaktigheten. Dette gjør kategorien ideell for å produsere step-lap kjerner og interleaved skjøter, hvor hver laminering krever litt forskjellige dimensjoner for å oppnå optimal magnetisk fluksfordeling. Maskinene støtter også gjæringskutt opp til 45 grader, og utvider bruken til transformatorer med viklet kjerne.

Typiske bruksscenarier inkluderer reparasjons- og vedlikeholdsverksteder, forskningslaboratorier og små serieprodusenter av spesialtransformatorer for jernbane- eller marineapplikasjoner. Differensieringsfordelen ligger i evnen til å behandle skjøre materialer - som 0,18 mm tykke høyinduksjonsstål - uten å generere kantsprekker eller delaminering, et problem som ofte plager høyhastighets roterende sakser. Videre tillater CNC-grensesnittet sømløs integrasjon med CAD-systemer, noe som muliggjør direkte import av skjæremønstre fra kjernedesignprogramvare.

Jiangsu Jingtianxia Electric Technology Co., Ltd. tilbyr en presisjonsskjærvariant utstyrt med en laserbasert kantinspeksjonsmodul som avviser ethvert ark med mikrograder som overstiger 0,03 mm, og sikrer at kun defektfrie lamineringer fortsetter til stablestasjonen. Denne evnen er på linje med selskapets bredere portefølje, som inkluderer intelligent stableutstyr og automatisert lager, og skaper et kvalitetssikringssystem med lukket sløyfe. Presisjonsskjærkategorien, selv om den er langsommere enn modulære linjer, leverer overlegen overflatefinish og brukes ofte som en komplementær maskin for bestillinger med høy miks og lavt volum.

1. Still inn mållengde og gjæringsvinkel via berøringsskjermens HMI.
2. Last spolen og start den automatiske rettesyklusen.
3. Utfør et prøvekutt og kontroller dimensjoner ved hjelp av den integrerte optiske komparatoren.
4. starte produksjonen; systemet justerer automatisk matekompensasjon basert på tilbakemelding fra koder i sanntid.

Når det gjelder kostnad-nytte, gir presisjons-CNC-sakser en høyere initial investering per produksjonsenhet, men tilbyr uovertruffen fleksibilitet, noe som gjør dem uunnværlige for transformatorprodusenter som imøtekommer ulike kundespesifikasjoner.

3. Integrerte stable- og skjæresystemer

Den tredje og mest teknologisk avanserte kategorien er integrert stable- og kuttesystem , som kombinerer tverrgående skjæring med robotstabling i en enkelt kontinuerlig prosess. Disse kjerne tverrgående skjæremaskiner er ikke bare skjærende verktøy, men komplette arbeidsceller som forvandler spolelager til ferdigmonterte kjernepakker. Systemet består av en oppstrøms skjæremodul – typisk en presisjonsskjær eller en høyhastighets roterende kutter – etterfulgt av en transportør som mater kuttede lamineringer til en flerakset portalrobot eller en plukke-og-plasseringsenhet i deltastil. Roboten arrangerer hver laminering i en forhåndsdefinert stablesekvens, og påfører lim eller sammenlåsende trykk etter behov.

Den tekniske kjerneinnovasjonen er sanntids registreringskontroll , hvor skjæremodulen og stableroboten deler et felles koordinatsystem avledet fra kantsensorer og synskameraer. Dette sikrer at hvert lag stables med vinkelnøyaktighet bedre enn 0,01°, kritisk for å redusere kjernetap i høyeffektive transformatorer (IE4 og høyere). Systemet inkluderer også en integrert veiestasjon som beregner stablingsfaktoren per lag, og gir umiddelbar tilbakemelding for prosessjustering. Denne kategorien brukes hovedsakelig for store krafttransformatorer (over 50 MVA) og for trekkrafttransformatorer der kjernevekt og symmetri direkte påvirker dynamisk ytelse.

Sammenlignet med frittstående skjæring og manuell stabling, reduserer det integrerte systemet arbeidsavhengigheten med opptil 70 % og eliminerer håndteringsindusert skade, noe som er spesielt gunstig for materialer med tynn tykkelse (0,15 mm). Systemkompleksiteten krever imidlertid sofistikert programvare for mønstergenerering, lagsekvensering og unngåelse av kollisjoner. Det krever også et høyere nivå av prediktivt vedlikehold på grunn av synkronisert drift av mekaniske, pneumatiske og synsundersystemer.

Jiangsu Jingtianxia Electric Technology Co., Ltd. har distribuert sine integrerte stable- og skjæresystemer i flere tier-1-transformatorfabrikker over hele Asia, og oppnår en dokumentert 25 % reduksjon i syklustiden for kjernemontering. Selskapets proprietære stablingsalgoritmer, utviklet av teamet på 46 profesjonelle tekniske talenter, tar hensyn til materialskjevhet og tykkelsesvariasjoner, og justerer dynamisk robotens oppsamlingskraft og plasseringsvinkel. Denne løsningen er en del av selskapets intelligente one-stop-portefølje, som også inkluderer automatiserte logistikklinjer og lagersystemer, noe som understreker selskapets forpliktelse til ende-til-ende digitale produksjonsløsninger for kraftindustrien.

Gjennom dette rammeverket med tre kategorier, blir det tydelig at valg av riktig kjerne tverrgående skjæremaskiner avhenger av å balansere produksjonsvolum, materialmangfold og integrasjonsnivå med nedstrømsmontering. Jiangsu Jingtianxia Electric Technology Co., Ltd. adresserer dette mangfoldet ved å tilby alle tre konfigurasjonene, støttet av et robust ettersalgsservicenettverk og rådgivning om prosessoptimalisering. Selskapets dype forståelse av kjernefysikk, kombinert med egen produksjon av viktige mekaniske komponenter, gjør det mulig å skreddersy hver maskins parametere til den spesifikke magnetiske stålkvaliteten og kjernegeometrien som kreves av kunden. Enten prioriteringen er maksimal gjennomstrømning, ultimat presisjon eller full automatisering, er den moderne transformatorindustrien avhengig av disse spesialiserte kuttesystemene for å opprettholde konkurranseevnen i et stadig mer effektivitetsdrevet globalt marked.

Ofte stilte spørsmål

Q1: Hva er den primære forskjellen mellom en høyhastighets modulær linje og en presisjons CNC-skjær?

Den høyhastighets modulære linjen prioriterer gjennomstrømning og er designet for kontinuerlig produksjon av høyvolum av standard kjernelamineringer, som vanligvis oppnår hastigheter over 120 m/min med moderat toleranse (±0,05 mm). I motsetning til dette, fokuserer presisjons-CNC-skjæret på nøyaktighet og fleksibilitet, og leverer strammere toleranser (±0,02 mm) og raskere overgangstider, noe som gjør den egnet for jobber med blandet materiale og kortvarige jobber. Den modulære linjen er mer kostnadseffektiv for masseproduksjon, mens skjæren tilbyr overlegen kantkvalitet for krevende magnetiske design.

Q2: Hvordan forbedrer integrerte stable- og skjæresystemer kjernekvaliteten sammenlignet med separate prosesser?

Integrerte systemer eliminerer manuell håndtering mellom skjæring og stabling, og reduserer risikoen for kantskader, feiljustering og forurensning. De muliggjør også registrering i sanntid, og sikrer at hver laminering plasseres med vinkelpresisjon bedre enn 0,01°. Dette reduserer direkte tap av kjerne og forbedrer transformatorens effektivitetsgrad. Videre avviser systemet automatisk lamineringer utenfor toleranse, og forhindrer at defekte lag kommer inn i kjernepakken.

Q3: Hvilken type kjerne tverrgående skjæremaskiner spesialiserer Jiangsu Jingtianxia Electric Technology Co., Ltd. seg på?

Jiangsu Jingtianxia Electric Technology Co., Ltd. produserer og integrerer alle de tre hovedkategoriene – høyhastighets modulære linjer, presisjons CNC-sakser og integrerte stablesystemer. Selskapet leverer også skreddersydde løsninger for amorfe og nanokrystallinske kjernematerialer. Med over 46 tekniske eksperter, fokuserer firmaet på intelligente kontrollalgoritmer og prediktive vedlikeholdsfunksjoner, og tilbyr en komplett pakke fra individuelle maskiner til helautomatiserte kjernefabrikasjonsverksteder.

Spørsmål 4: Kan en presisjons CNC-skjær håndtere gjæringsskjæringer for trinn-overlappende transformatorkjerner?

Ja, de fleste presisjons-CNC-sakser er utstyrt med programmerbar gjæringsskjærefunksjon, som tillater vinkler fra 0° til 45° med høy repeterbarhet. Denne funksjonen er avgjørende for å produsere step-lap og interleaved skjøter, som minimerer flukslekkasje og reduserer støy i store krafttransformatorer. Skjærens stive ramme og servokontrollerte bakmål sikrer at både lengden og vinkelen holder seg innenfor spesifisert toleranse over tusenvis av sykluser.
