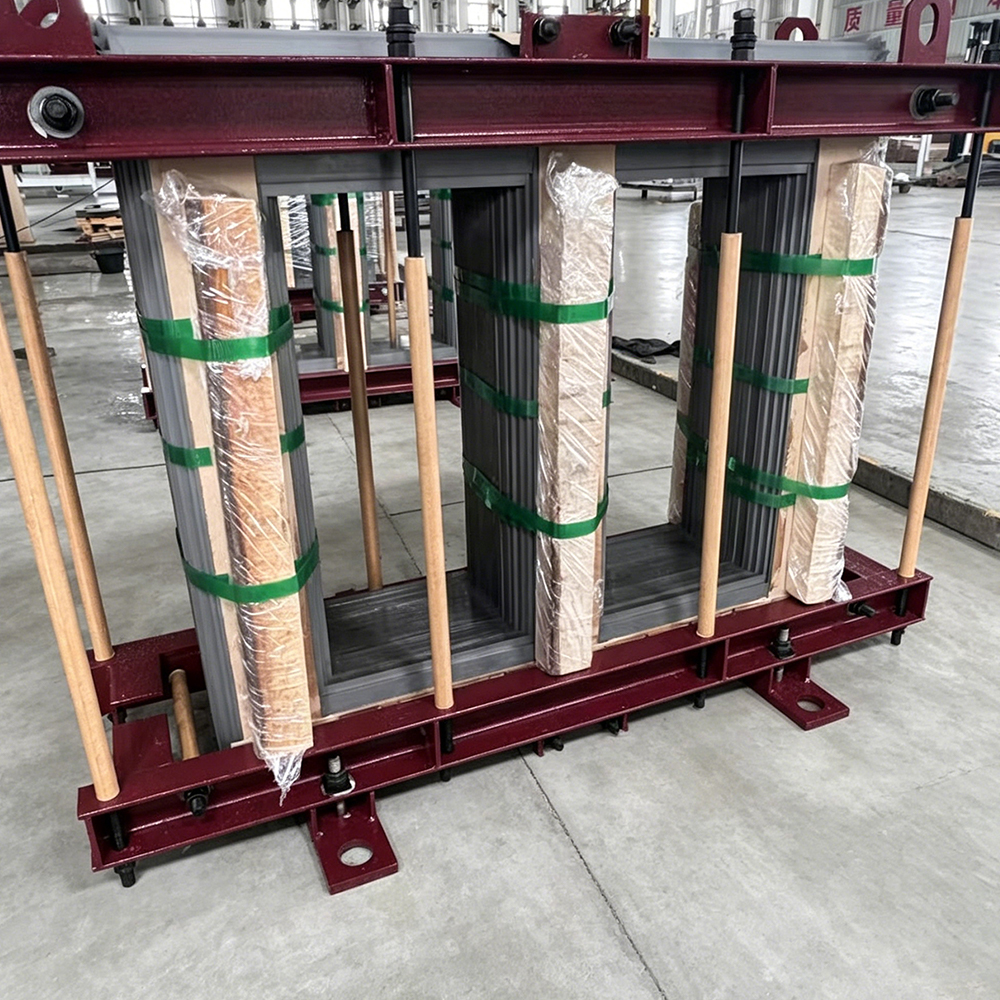

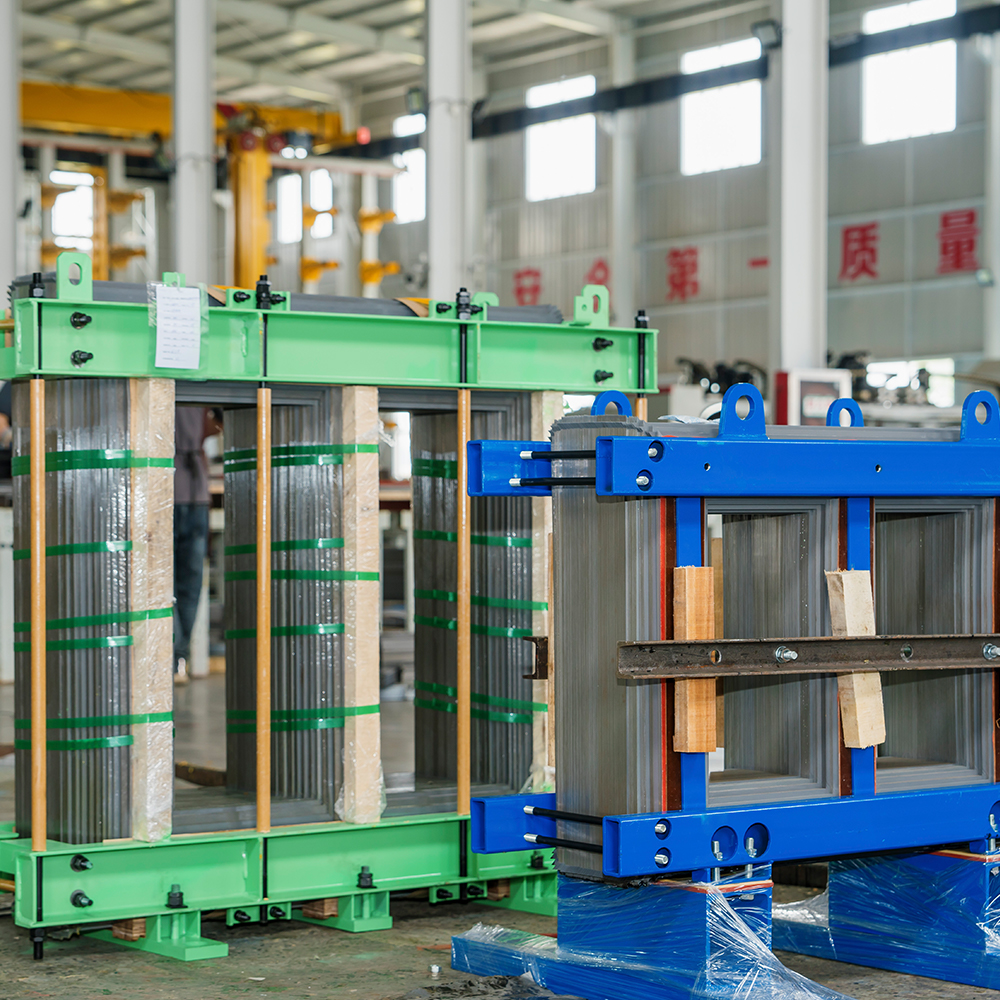

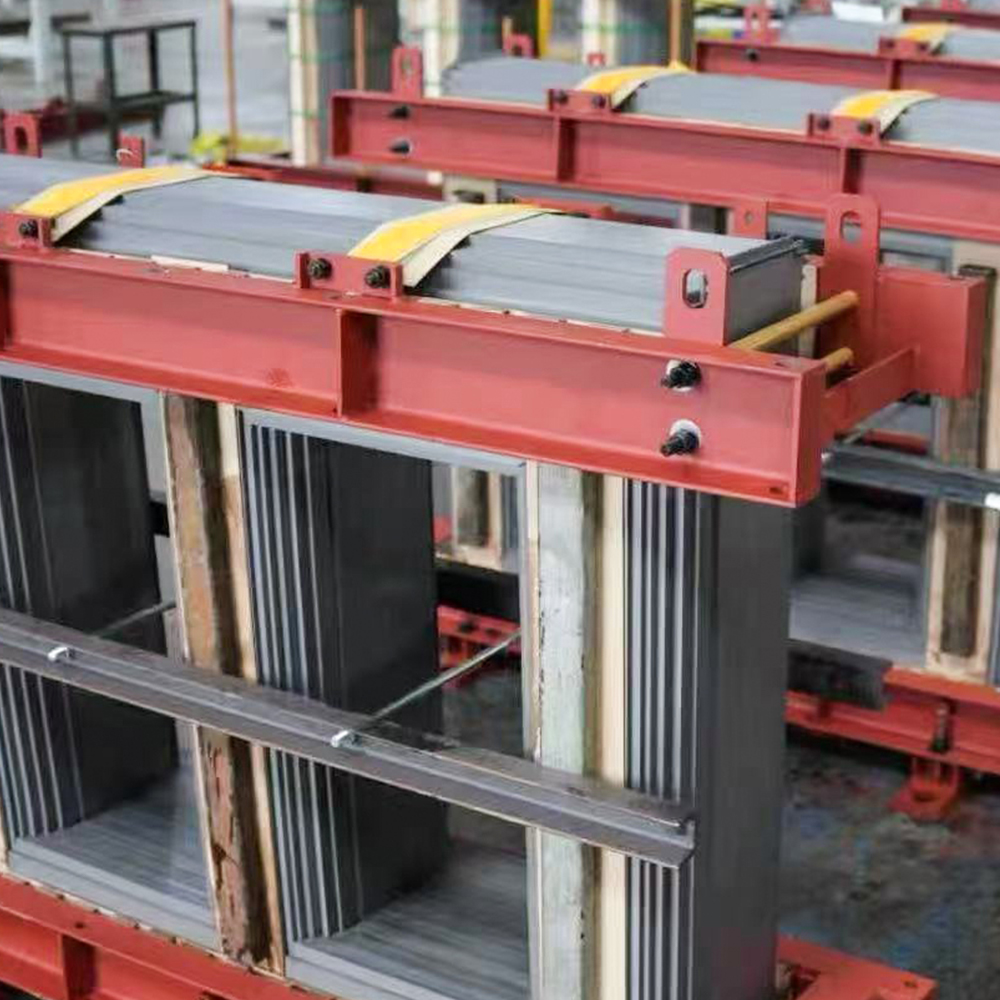

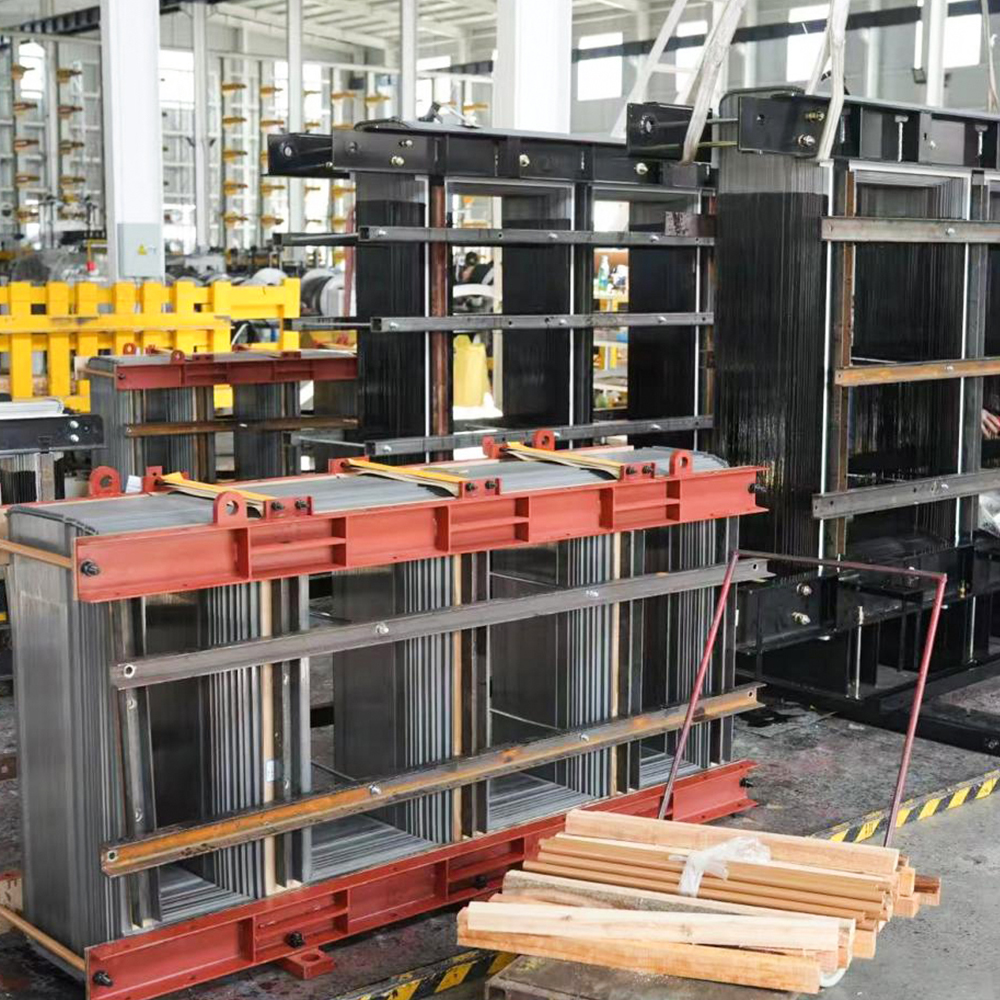

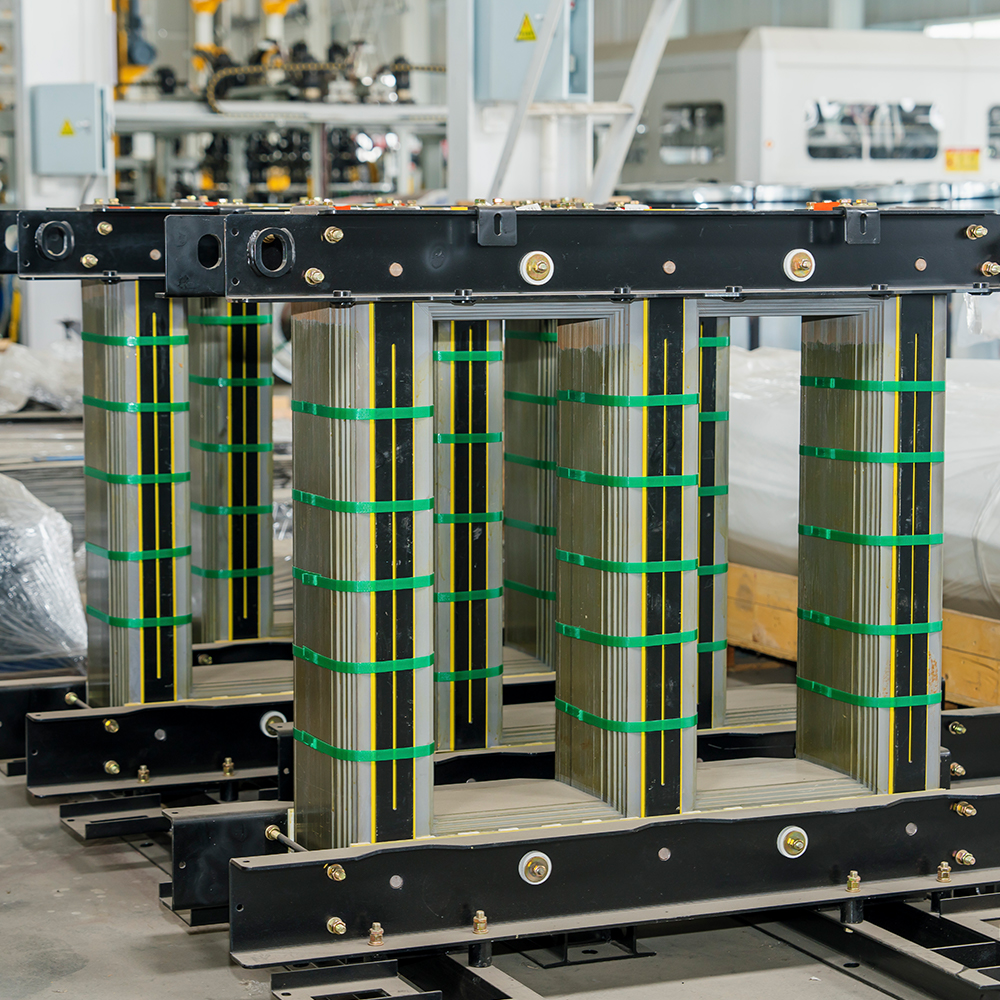

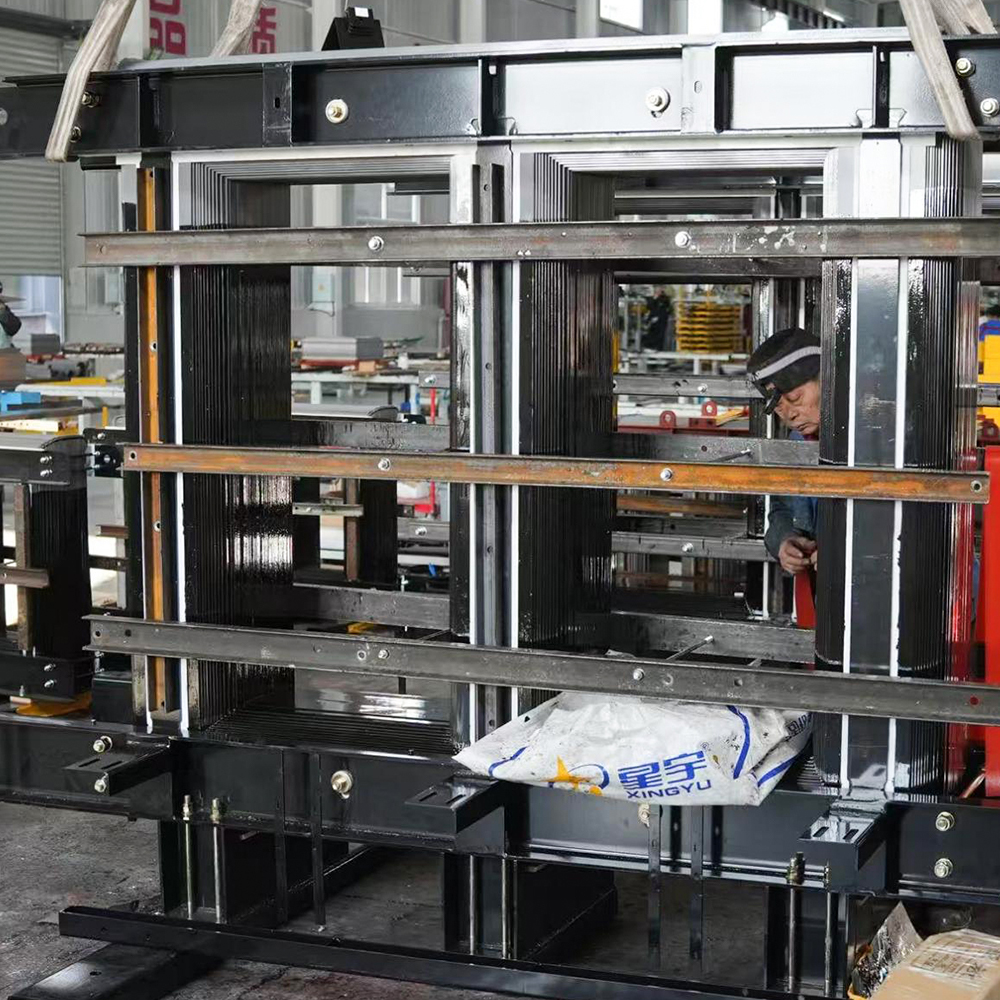

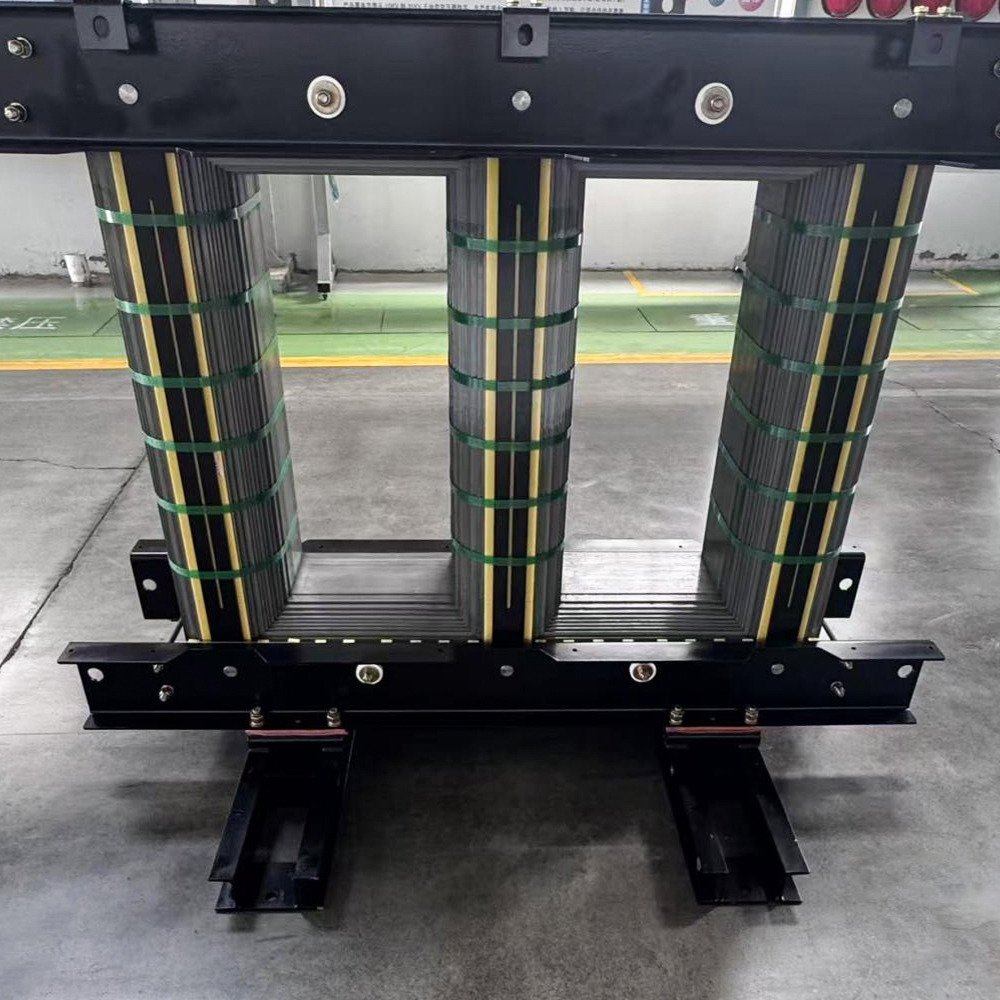

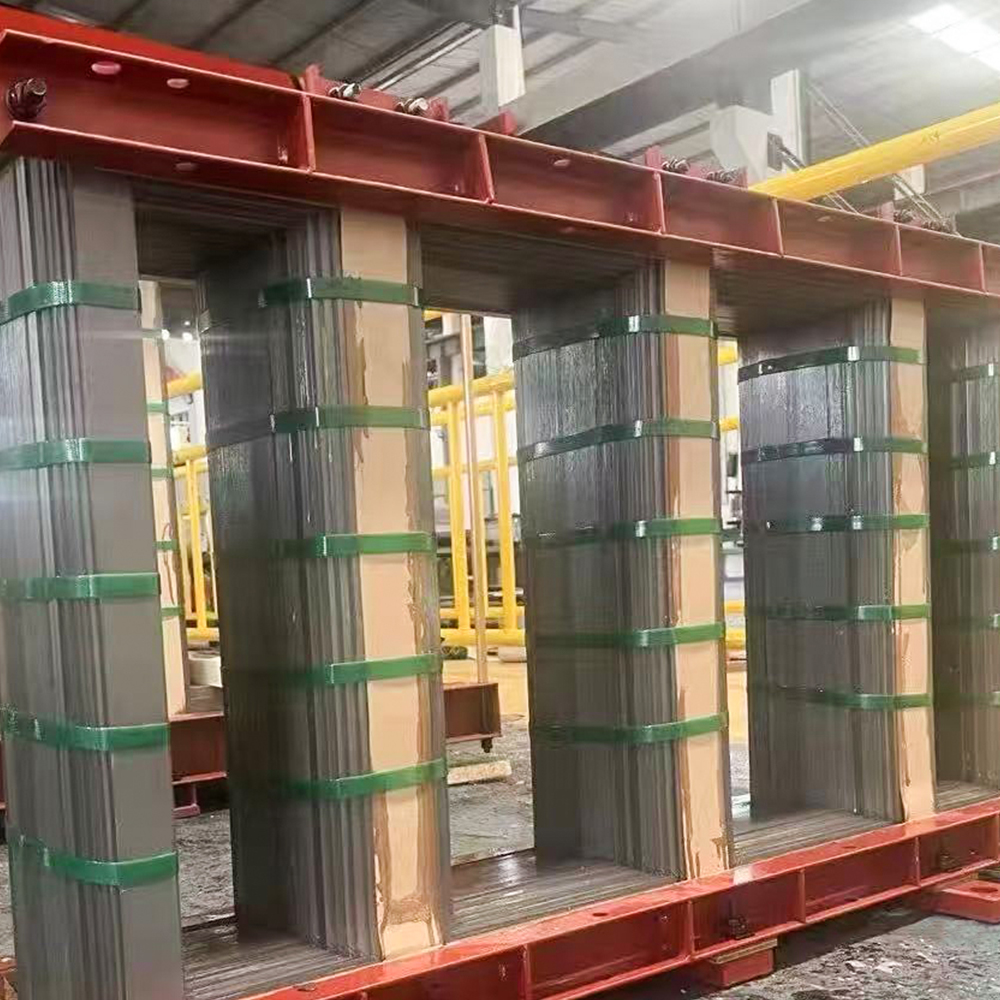

Olje-nedsenket transformatorkjerne

Hva er kjernetap i en oljenedsenket transformator?

I riket av kraftoverføring og distribusjon, oljenedsenket transformatorkjerne fungerer som det magnetiske hjertet til hele apparatet. Dens primære funksjon er å gi en lav-reluktansbane for magnetisk fluks, og dermed muliggjøre effektiv elektromagnetisk energikonvertering mellom primær- og sekundærviklingene. Ingen magnetisk materiale er imidlertid perfekt. Under normal drift forsvinner en del av den elektriske energien uunngåelig som varme inne i selve kjernen - et fenomen samlet kjent som kjernetap. Å forstå kjernetap er ikke bare en akademisk øvelse; det er en kritisk økonomisk og operasjonell vurdering som direkte påvirker transformatoreffektiviteten, driftstemperaturen og den totale livssykluskostnaden. Både for forsyningsselskaper og industrielle brukere vil minimering av kjernetap oversettes til betydelige langsiktige besparelser og forbedret nettpålitelighet. Denne artikkelen går nærmere inn på opprinnelsen, komponentene og begrensningsstrategiene for kjernetap, samtidig som den viser hvordan avansert produksjon og førsteklasses materialer – eksemplifisert av Jiangsu Jingtianxia Electric Technology Co., Ltd. – redefinerer ytelsesstogarder for moderne transformatorkjerner.

1. Den fysiske opprinnelsen til kjernetap i oljenedsenkede transformatorer

For å fullt ut forstå hva kjernetap innebærer, må man først undersøke den elektromagnetiske oppførselen til oljenedsenket transformatorkjerne under vekselstrøm (AC) eksitasjon. Kjernetap er grovt sett klassifisert i to hovedkomponenter: tap av hysterese and virvelstrømstap . Hysterese tap oppstår fra kontinuerlig magnetisering og avmagnetisering av kjernematerialet når vekselstrømmen sykluser. Hver syklus krever energi for å overvinne den magnetiske domeneveggen, og denne energien frigjøres som varme. Størrelsen på hysteresetapet avhenger av kjernematerialets koercivitet og driftsflukstettheten. Virvelstrømstap, på den annen side, induseres av sirkulerende strømmer som flyter innenfor selve kjernematerialet på grunn av det tidsvarierende magnetfeltet. Disse strømmene genererer resistiv oppvarming (I²R-tap) og påvirkes betydelig av kjernens elektriske resistivitet og lamineringstykkelse. I høy kvalitet oljenedsenket transformatorkjerne Utforminger bruker produsenter tynne, kornorienterte silisiumstållamineringer for å effektivt redusere virvelstrømbaner, og dermed begrense denne tapskomponenten.

Det er viktig å merke seg at kjernetap er en kontinuerlig, irreversibel prosess. Selv når transformatoren er under tomgangsforhold, trekker kjernen fortsatt eksitasjonsstrøm og sprer strøm - dette er grunnen til at kjernetap ofte refereres til som ubelastetap. For en typisk distribusjonstransformator kan kjernetap utgjøre 15 % til 30 % av totale tap i løpet av levetiden, noe som gjør den til et primært mål for effektivitetsforbedringsprogrammer. Det strategiske utvalget av kjernematerialer, som premium kornorientert silisiumstål med tykkelser på 0,23 mm, 0,27 mm og 0,30 mm, påvirker både hysterese- og virvelstrømkomponenter direkte. Det er nettopp her spesialiserte produsenter demonstrerer sin verdi, og kombinerer materialvitenskap med presisjonsteknikk for å oppnå ultralavtapsegenskaper.

2. Klassifisering av kjernetap etter material- og designtilnærming

For å effektivt håndtere og redusere kjernetap, har industrien utviklet ulike underklassifiseringer av oljenedsenket transformatorkjerne teknologier. Hver klassifisering gir distinkte fordeler når det gjelder magnetisk ytelse, produksjonsevne og kostnadseffektivitet. Nedenfor utforsker vi tre fremtredende kategorier som gjenspeiler gjeldende ingeniørpraksis og markedskrav.

2.1 Konvensjonelle kornorienterte silisiumstålkjerner

Denne kategorien representerer industristandarden for de fleste distribusjons- og middels krafttransformatorer. Kjernen er konstruert av kornorientert silisiumstål ark, typisk med tykkelser på 0,27 mm eller 0,30 mm, som stables og klemmes for å danne en lukket magnetisk krets. Det definerende trekk ved denne designen er den kontrollerte krystallografiske orienteringen - stålet behandles slik at den enkle magnetiseringsretningen er på linje med rulleretningen, og derved maksimerer flukstettheten og minimerer hysteresetapet. Konvensjonelle kjerner er mye brukt på grunn av deres balanserte ytelse, modne produksjonsprosesser og konkurransedyktige kostnadsstruktur. Deres typiske bruksområder inkluderer distribusjonstransformatorer, industrielle nedtrappingsenheter og oppsamlingssystemer for fornybar energi.

Den primære fordelen med konvensjonelle silisiumstålkjerner ligger i deres forutsigbarhet og pålitelighet. Produsenter med robuste tekniske evner, som Jiangsu Jingtianxia Electric Technology Co., Ltd., har perfeksjonert presisjonsskjærings- og skjæreprosessene som kreves for å opprettholde stramme dimensjonstoleranser og konsistente magnetiske egenskaper. Ved å bruke høypresisjonsstablings- og bindingsteknikker kontrollerer disse kjernene effektivt indre spenninger – en nøkkelfaktor for å forhindre lokal overoppheting og sikre stabil ytelse uten belastning. Videre kan ubelastetap av disse kjernene konstrueres for å oppnå negativt avvik fra nasjonale standarder, og tilby sluttbrukere en håndgripelig reduksjon i driftsutgifter over transformatorens livssyklus. Med over 46 profesjonelle tekniske talenter i staben, har Jiangsu Jingtianxia Electric Technology Co., Ltd. samlet dyp ekspertise i å optimalisere denne kjernetypen for ulike driftsmiljøer.

2.2 Høypermeabilitet (Hi-B) kjerner

Hi-B-kjerner representerer et evolusjonært skritt fremover oljenedsenket transformatorkjerne teknologi. Disse kjernene bruker spesialbehandlet kornorientert stål som viser enda høyere magnetisk permeabilitet enn konvensjonelle kvaliteter - ofte oppnår permeabilitetsverdier som overstiger 1,88 T ved 800 A/m. Denne forbedrede permeabiliteten tillater en reduksjon i kjernens tverrsnittsareal for samme flukshåndteringskapasitet, noe som fører til en mer kompakt transformatordesign. Det reduserte kjernevolumet reduserer i sin tur både materialkostnaden og det totale kjernetapet. Hi-B-kjerner er spesielt foretrukket i høyeffektive transformatorer som må overholde strenge regulatoriske standarder, slik som DOE 2016 eller EU Ecodesign Tier 2-krav.

En av nøkkeldifferensiatorene til Hi-B-kjerner er deres overlegne ytelse under forhold med høy flukstetthet. Mens konvensjonelle kjerner kan oppleve rask metning over 1,7 T, kan Hi-B-kvaliteter fungere effektivt opp til 1,9 T, noe som gjør dem ideelle for transformatorer som opplever spenningssvingninger eller varierende belastningsprofiler. Deres typiske bruksområder inkluderer store krafttransformatorer, trekkrafttransformatorer for skinnesystemer og høyspentoverføringsenheter. Jiangsu Jingtianxia Electric Technology Co., Ltd. utnytter sitt avanserte intelligente kjernestablingsutstyr og automatiserte produksjonslinjer for å produsere Hi-B-kjerner med eksepsjonell dimensjonsnøyaktighet og minimalt leddtap. Selskapets forpliktelse til førsteklasses materialinnhenting – fra både innenlandske og importerte toppmerker – sikrer at hver Hi-B-kjerne oppnår stabil magnetisk ytelse og overlegen strømkontroll, og forbedrer dermed effektfaktoren til det tilkoblede nettet.

2.3 Amorfe legeringskjerner

Amorfe legeringskjerner utgjør en radikal avvik fra tradisjonelle design av krystallinsk silisiumstål. I stedet for en vanlig atomgitterstruktur har amorfe metaller et uordnet, glasslignende arrangement som dramatisk reduserer hysteresetapet - typisk med 60 % til 70 % sammenlignet med konvensjonelt kornorientert stål. Dette gjør oljenedsenket transformatorkjerne Konstruert av amorf legering en eksepsjonelt energieffektiv løsning, spesielt for transformatorer som opererer under lette eller variable belastningsforhold. Den typiske tykkelsen på amorft bånd er bare 0,025 mm til 0,030 mm, noe som også bidrar til ekstremt lave virvelstrømstap.

Amorfe kjerner byr imidlertid på unike produksjonsutfordringer. Materialet er iboende sprøtt og krever spesialiserte slisse- og skjæreprosesser for å unngå spenningsinduserte brudd. I tillegg må kjerneenheten håndteres med ekstrem forsiktighet for å opprettholde magnetiske egenskaper og forhindre forringelse av ytelsen. Til tross for disse utfordringene er energisparingspotensialet ubestridelig – amorfe kjerner kan redusere ubelastetap med opptil 75 % i forhold til konvensjonelle design, noe som gjør dem svært attraktive for distribusjonsnettverk på landsbygda, offshore vindparker og smartnettapplikasjoner. Jiangsu Jingtianxia Electric Technology Co., Ltd. har investert betydelig i FoU og produksjonsinfrastruktur for å overvinne disse produksjonshindrene, og tilby kundene en pålitelig kilde til høykvalitets amorfe kjerner støttet av intelligente verkstedlagersystemer og automatisert logistikk. Selskapets evne til å tilby one-stop støtteløsninger for globale kunder er spesielt tydelig i denne avanserte kategorien.

3. Sammenlignende analyse av kjerneteknologier

For å hjelpe ingeniører og innkjøpsspesialister med å velge den mest passende kjernetypen for deres spesifikke applikasjoner, gir følgende tabell en direkte sammenligning av nøkkelytelsesindikatorer på tvers av de tre kategoriene diskutert ovenfor. Alle data er basert på typiske verdier for 50Hz distribusjonstransformatorer i området 100–1000 kVA.

4. Praktiske strategier for reduksjon av kjernetap

Utover materialvalg er det flere ingeniørpraksis som ytterligere kan minimere kjernetap i en oljenedsenket transformatorkjerne . Disse strategiene implementeres rutinemessig av erfarne produsenter som Jiangsu Jingtianxia Electric Technology Co., Ltd. for å levere overlegen produktytelse. Viktige tiltak inkluderer:

• Optimalisert trinn-lap skjøtkonstruksjon – Reduserer leddmotvilje og magnetisk fluksfringing, som direkte reduserer lokaliserte tap.
• Presisjonsstabling og binding – Sikre jevn trykkfordeling over kjernestabelen for å redusere indre stress og vibrasjonsinduserte tapsøkninger.
• Streng kontroll av gradhøyde – Opprettholde slisse- og skjærkvalitet for å forhindre kortslutninger mellom laminering som forsterker virvelstrømmer.
• Kjernegløding etter kutting – Avlaster gjenværende spenninger som introduseres under fabrikasjon, og gjenvinner derved magnetisk permeabilitet.
• Riktig jording av kjernen – Forhindre flytende potensial og sirkulerende jordstrømmer som bidrar til ytterligere bortkommen tap.

Integreringen av disse teknikkene krever både avansert maskineri – som intelligente tverrgående skjæremaskiner og automatiserte samlebånd – og erfaren teknisk tilsyn. Jiangsu Jingtianxia Electric Technology Co., Ltd. utmerker seg på dette domenet, etter å ha implementert intelligente verkstedlagersystemer som sikrer sporbarhet og konsistens på tvers av alle produksjonspartier. Selskapets one-stop-støtteløsninger omfatter ikke bare kjernefabrikasjon, men også hele spekteret av etterbehandling, kvalitetsinspeksjon og logistikk, og leverer dermed uovertruffen verdi til globale kraftindustrikunder.

5. Ofte stilte spørsmål

Q1: Hva er forskjellen mellom konvensjonelle silisiumstålkjerner og amorfe kjerner når det gjelder tapsatferd?

Konvensjonelle silisiumstålkjerner viser moderat hysterese og virvelstrømstap på grunn av deres krystallinske struktur og typiske lamineringstykkelse på 0,27–0,30 mm. Amorfe kjerner, derimot, har et ikke-krystallinsk atomarrangement som nesten eliminerer tap av hysterese, og deres ekstremt tynne bånd (0,025 mm) reduserer drastisk virvelstrømstap. Som et resultat kan amorfe kjerner oppnå ubelastetap som er 60–75 % lavere enn konvensjonelle design, selv om de kommer med høyere materialkostnader og strengere håndteringskrav.

Q2: Hvordan sikrer Jiangsu Jingtianxia Electric Technology Co., Ltd. lavt kjernetap i produktene sine?

Jiangsu Jingtianxia Electric Technology Co., Ltd. benytter en flersidig tilnærming: innkjøp av førsteklasses kornorientert silisiumstål fra de beste innenlandske og internasjonale merkene, ved å bruke høypresisjonsutstyr for skjæring og skjæring, implementere streng kvalitetskontroll i alle trinn, og anvende avanserte stablings- og bindingsteknikker for å minimere indre stress. Deres ubelastetap kan konsekvent oppnå negativt avvik fra nasjonale standarder, og deres automatiserte produksjonslinjer sikrer repeterbarhet og skalerbarhet for store volumordrer.

Q3: Kan en oljenedsenket transformatorkjerne ettermonteres eller oppgraderes for å redusere tap?

I de fleste tilfeller er det ikke økonomisk praktisk å erstatte en eksisterende kjerne på grunn av den omfattende redesignen som kreves for viklingsklaringer, tankdimensjoner og kjøleveier. Imidlertid velger verktøy ofte for utskifting av kjerne under større oppussing eller ved oppgradering til høyere effektivitetsstandarder. For nye installasjoner er det å velge en kjerne med lavere tapsegenskaper – som Hi-B eller amorfe kvaliteter – fra en anerkjent leverandør som Jiangsu Jingtianxia Electric Technology Co., Ltd. den mest effektive strategien.

Q4: Hvilken rolle spiller kjernetap i de totale eierkostnadene for en transformator?

Kjernetap bidrar direkte til transformatorens tomgangstap, som påløper 24/7 gjennom hele utstyrets levetid. Over en typisk 25–30 års levetid kan de kumulative energikostnadene ved tap av kjerne konkurrere med eller til og med overstige den opprinnelige kjøpesummen for transformatoren. Invester derfor i en høyere effektivitet oljenedsenket transformatorkjerne – selv ved en moderat forhåndspremie – gir ofte en positiv avkastning på investeringen innen 3–5 år, etterfulgt av tiår med vedvarende sparing.

Spørsmål 5: Hvordan påvirker tykkelsen på silisiumstål kjernetapet i oljenedsenkede transformatorer?

Tynnere stållamineringer, slik som 0,23 mm versus 0,30 mm, reduserer virvelstrømstapkomponenten fordi den sirkulerende strømbanelengden forkortes og den elektriske motstanden mellom lamineringene er høyere. Tynnere stål øker imidlertid også produksjonskompleksiteten og kostnadene. Den optimale tykkelsen avhenger av måltapnivået og transformatorens nominelle frekvens. For standard 50/60Hz-applikasjoner tilbyr 0,27 mm en balansert avveining, mens 0,23 mm foretrekkes for ultrahøyeffektive design.

Avslutningsvis kjernetap i en oljenedsenket transformatorkjerne er et mangefasettert fenomen styrt av materialegenskaper, geometrisk design og produksjonspresisjon. Med bruken av avanserte kornorienterte stål og amorfe legeringer, kombinert med toppmoderne produksjonsteknologier, presser industrien stadig grensene for hva som er oppnåelig. Produsenter liker Jiangsu Jingtianxia Electric Technology Co., Ltd. stå i forkant av denne utviklingen, og tilby en omfattende portefølje som spenner fra konvensjonelle silisiumstålkjerner til neste generasjons amorfe løsninger. Ved å utnytte deres dype tekniske ekspertise, intelligente produksjonssystemer og urokkelige forpliktelse til kvalitet, gir de den globale kraftsektoren mulighet til å bygge mer effektiv, pålitelig og bærekraftig energiinfrastruktur. For de som ønsker å optimere transformatorytelsen, er forståelse av kjernetap – og å velge riktig kjernepartner – et uunnværlig skritt mot langsiktig operasjonell fortreffelighet.
