Hvordan fungerer et kjernestablingssystem?

Ved produksjon av moderne elektrisk utstyr bestemmer presisjonen og effektiviteten til produksjonen av transformator- og motorkjerne direkte ytelsen, påliteligheten og kostnadseffektiviteten til sluttproduktene. I hjertet av denne produksjonsprosessen ligger kjernestabling og samlebånd , en sofistikert integrasjon av mekanisk håndtering, optisk inspeksjon og automatiserte kontrollsystemer. Denne artikkelen gir en omfattende teknisk forklaring på hvordan et kjernestablingssystem fungerer, bryter ned dets kjerneprinsipper, nøkkelutstyrsmoduler og den kritiske rollen det spiller i storskala industriell produksjon.

1. Grunnleggende prinsipper for kjernestabling

A kjernestabling og samlebånd Systemet er designet for å forvandle individuelle tynne plater av elektrisk stål - vanligvis kjent som lamineringer - til en solid, dimensjonalt nøyaktig laminert kjerne. Den grunnleggende utfordringen er at hver laminering må stables i en presis sekvens og orientering for å minimere virvelstrømstap og sikre ensartet magnetisk fluks. Systemet begynner vanligvis med en kjernestabling og samlebånd mateenhet som mottar ferdigkuttede eller slissede lamineringer fra en tverrgående skjæremaskin. Disse lamineringene blir deretter transportert til en stablestasjon hvor robotarmer eller servodrevne pick-and-place-enheter håndterer hvert ark.

Arbeidssyklusen til et typisk system kan deles inn i fire sekvensielle faser: mating, orienteringsdeteksjon, stabling og konsolidering. Under matingsfasen blir lamineringer enkeltdelt og justert ved hjelp av vibrasjonsmatere eller transportbånd. I orienteringsdeteksjonsfasen identifiserer optiske sensorer eller maskinsynskameraer gradsiden, hakkposisjonene og eventuelle overflatedefekter. Stablingsfasen innebærer presis plassering av hver laminering på en voksende stabel, ofte ved bruk av vakuumgripere for å unngå riper i materialet. Til slutt bruker konsolideringsfasen sveising, sammenlåsing eller liming for å feste stabelen til en enkelt stiv enhet. Hele denne arbeidsflyten er orkestrert av en programmerbar logisk kontroller (PLC) som synkroniserer alle bevegelige deler med nøyaktighet på mikronnivå.

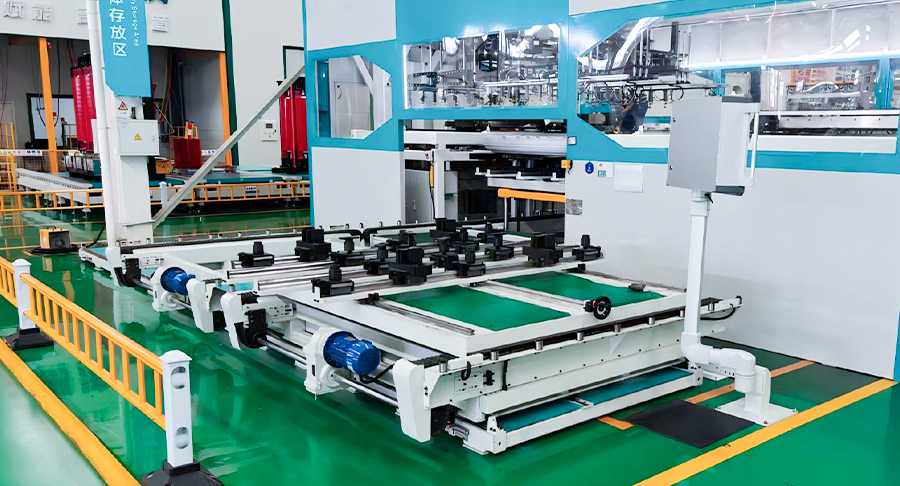

2. Kjerneutstyrsmoduler og deres funksjoner

Å forstå hvordan et kjernestablingssystem fungerer , er det viktig å undersøke hovedmodulene. Hver modul bidrar med en spesifikk funksjon, og deres sømløse integrasjon definerer den generelle systemytelsen. Nedenfor er en oversikt over de fire primærmodulene som finnes i moderne kjernestabling og samlebånd :

• Fôrings- og singuleringsmodul: Denne enheten mottar bulklamineringer fra magasiner eller transportbånd. Den bruker luftblåsere og mekaniske separatorer for å sikre at kun én laminering om gangen kommer inn i stableområdet. Høyhastighets matingshastigheter kan nå opptil 60 stykker per minutt, avhengig av lamineringstykkelse og størrelse.
• Visjon og inspeksjonsmodul: Utstyrt med høyoppløselige kameraer og bakgrunnsbelysning, kontrollerer denne modulen hver laminering for dimensjonstoleranser, gradhøyde og flathet. Enhver laminering som mislykkes i inspeksjonen, avvises automatisk i en separat beholder, og forhindrer at defekter forplanter seg til den endelige kjernen.
• Stable- og posisjoneringsmodul: Dette er kjernen i systemet. En servodrevet portal eller SCARA-robot plukker hver inspisert laminering og plasserer den på en stablingsfeste. Armaturet inkluderer ofte styrepinner som matcher hullene i lamineringene, og sikrer rotasjonsinnretting. For transformatorkjerner med flere ben, kan systemet stable hvert ben separat før de kobles sammen.
• Konsoliderings- og utkastingsmodul: Når målstabelhøyden (målt ved antall lag eller optisk høydesensor) er nådd, bruker modulen en av tre konsolideringsmetoder: TIG-sveising på flere punkter, mekanisk sammenlåsing ved hjelp av stansemerker, eller limherding med UV- eller termisk liming. Den ferdige kjernen kastes deretter ut på en utgående transportør for videre bearbeiding eller pakking.

Koordineringen mellom disse modulene er kritisk. For eksempel, hvis synsmodulen oppdager en feiljustert laminering, må stablemodulen justere plasseringsbanen i sanntid. Ledende produsenter liker Jiangsu Jingtianxia Electric Technology Co., Ltd. har utviklet proprietære programvarealgoritmer som muliggjør slik adaptiv kontroll, noe som gjør deres kjernestabling og samlebånd spesielt robust for produksjonsmiljøer med høy miks og lavt volum.

3. Klassifisering av kjernestablingssystemer

Basert på konfigurasjonen og applikasjonen, kjernestabling og samlebånd kan deles inn i tre hovedkategorier. Hver kategori tjener forskjellige produksjonskrav, fra høyhastighets masseproduksjon til fleksibel prototyping. Følgende underavsnitt gir en grundig analyse av hver type.

3.1 In-line integrerte stablesystemer

In-line integrerte systemer er direkte koblet til oppstrøms slisse eller tverrgående skjærelinje. Så snart lamineringer er kuttet, mates de umiddelbart inn i stableenheten uten mellomlagring. Denne designen minimerer materialhåndtering og reduserer risikoen for kantskader. Den definerende egenskapen til in-line-systemer er deres synkroniseringshastighet - de opererer med samme syklushastighet som skjæremaskinen, typisk mellom 40 og 80 slag per minutt. Deres tekniske egenskaper inkluderer tohodestabling for samtidig plassering av to lamineringer, sanntids tykkelsesovervåking ved hjelp av lasersensorer, og automatisk verktøybytte for forskjellige kjernebredder.

Typiske bruksområder for in-line-systemer er storskala produksjon av distribusjonstransformatorkjerner og motorstatorer for elektriske kjøretøy, hvor jevn kvalitet og høy gjennomstrømning er avgjørende. Den primære fordelen i forhold til offline-systemer er eliminering av bufferlagring, som sparer gulvplass og reduserer pågående beholdning. Dessuten kan in-line-systemer oppdage skjærefeil umiddelbart, noe som gir umiddelbar tilbakemelding til klippeenheten. Jiangsu Jingtianxia Electric Technology Co., Ltd. tilbyr in-line-løsninger som inkluderer intelligente verkstedlagergrensesnitt, som muliggjør sømløs datautveksling med ERP-systemer (Enterprise Resource Planning). Denne integrasjonen sikrer at hvert parti med kjerner kan spores fra råvare til ferdig produkt.

3.2 Offline frittstående stablesystemer

Offline frittstående systemer fungerer uavhengig av skjæreprosessen. Lamineringer kuttes først, stables i magasiner og transporteres deretter til stablestasjonen. Denne frakoblingen lar produksjonsplanleggere kjøre skjærelinjen med maksimal effektivitet mens stablelinjen håndterer forskjellige kjernetyper parallelt. Offline-tilnærmingen er spesielt egnet for jobbbutikkmiljøer der ordrestørrelser er små, men varierer betydelig i kjernegeometri. En kritisk komponent i offline-systemer er den automatiske magasinveksleren, som kan inneholde opptil 12 forskjellige lamineringstyper og bytte mellom dem i løpet av minutter.

Teknologisk sett inneholder offline-systemer ofte mer avanserte synssystemer fordi lamineringer kan ha vært lagret i timer eller dager, og akkumulert støv eller mindre oksidasjon. Synsmodulen i offline-systemer inkluderer derfor ekstra rengjøringsbørster og statiske eliminatorer. Konsolideringsmetodene ligner på in-line-systemer, men offline-systemer bruker ofte limbinding i stedet for sveising fordi lim tillater bedre spenningsfordeling i kjerner med komplekse step-lap-geometrier. For produsenter som ønsker å oppgradere fra manuell stabling, tilbyr offline frittstående systemer en lavere startinvestering og enklere integrasjon med eksisterende materialhåndteringsutstyr. Jiangsu Jingtianxia Electric Technology Co., Ltd. tilbyr modulære offline-plattformer som kan konfigureres med enten enkeltstack eller dobbelstabel drift, noe som gir kundene fleksibiliteten til å skalere produksjonen etter hvert som etterspørselen vokser.

3.3 Roterende tårnstablingssystemer

Roterende tårnsystemer representerer det siste fremskritt innen kjernestabling og samlebånd teknologi. I stedet for en enkelt stasjonær stablingsarmatur, bruker disse systemene et roterende tårn som holder flere stablepaller. Mens en pall fylles med lamineringer, gjennomgår en annen pall konsolidering og utstøting, og en tredje pall klargjøres for neste batch. Denne parallelle behandlingen reduserer inaktiv tid dramatisk og øker den totale gjennomstrømningen med opptil 40 % sammenlignet med enkeltstasjonsdesign.

Revolvermekanismen drives av en direktedrevet momentmotor som gir eksepsjonelt jevn rotasjon og presis vinkelposisjonering. Hver pall er utstyrt med sitt eget sett med styrepinner og klemmemekanismer, slik at systemet kan bytte mellom ulike kjernestørrelser uten manuell inngripen. Roterende revolversystemer er ideelle for høyvolumproduksjon av standardiserte kjerner, slik som de som brukes i små distribusjonstransformatorer og induktorer. Deres kompakte fotavtrykk gjør dem også attraktive for fabrikker med begrenset gulvplass. Jiangsu Jingtianxia Electric Technology Co., Ltd. har vellykket distribuert roterende tårnsystemer på flere kundesteder, og oppnådd defektrater under 0,2 % og total utstyrseffektivitet (OEE) over 85 %.

For å oppsummere de operasjonelle trinnene på tvers av alle tre systemtypene, skisserer følgende ordnede liste den generiske prosedyren for en typisk stablesyklus:

1. Materiallasting: Lamineringer lastes inn i matemagasinet eller mates direkte fra skjærelinjen.
2. Singulering og orientering: Hver laminering separeres, justeres, og dens gradside blir oppdaget via syn.
3. Plassering: Roboten eller portalen plukker lamineringen og plasserer den på stablepallen med nøyaktighet på mikronnivå.
4. Lagtelling og høydeverifisering: Systemet teller hvert lag og sjekker den voksende stabelhøyden mot målet.
5. Konsolidering: Når målet er nådd, sveiser, låser eller binder systemet stabelen til en solid kjerne.
6. Utkast og formidling: Den ferdige kjernen kastes ut på en transportør for nedstrøms prosessering eller pakking.

4. Integrasjon med Smart Manufacturing

Moderne kjernestabling og samlebånd er ikke lenger isolerte maskiner; de er integrerte noder i det bredere smarte fabrikkøkosystemet. Gjennom Industrial Internet of Things (IIoT) overfører disse systemene kontinuerlig data om syklustider, defektrater og forbruksslitasje til et sentralt produksjonsutførelsessystem (MES). Denne datadrevne tilnærmingen muliggjør prediktivt vedlikehold, og reduserer ikke-planlagt nedetid med så mye som 30 %. For eksempel Jiangsu Jingtianxia Electric Technology Co., Ltd. har integrert intelligente verkstedlagersystemer og automatiserte logistikkproduksjonslinjer som har direkte grensesnitt med stablingsutstyret deres, og skaper en helautomatisert materialflyt fra rå stålspoler til ferdige transformatorkjerner.

Videre inkluderer avanserte systemer nå selvlærende algoritmer som justerer stablingsparametere basert på historisk ytelse. Hvis en bestemt lamineringsbatch viser høyere gradvariasjon, kan systemet automatisk redusere plasseringshastigheten for å opprettholde nøyaktigheten. Dette nivået av tilpasningsevne er spesielt verdifullt i regioner med varierende råvarekvaliteter. Ved å kombinere presisjonsmekanikk med intelligent programvare, Jiangsu Jingtianxia Electric Technology Co., Ltd. fortsetter å flytte grensene for hva kjernestabling og samlebånd kan oppnå, og leverer one-stop støtteløsninger som dekker alt fra kjernetverrskjæring til sluttmontering.

Ofte stilte spørsmål

Q1: Hva er hovedforskjellen mellom in-line og offline stablesystemer?

In-line systemer er direkte koblet til skjærelinjen og opererer med samme hastighet, noe som gjør dem ideelle for høyvolum kontinuerlig produksjon. Offline-systemer opererer uavhengig, noe som gir større fleksibilitet i håndtering av forskjellige kjernestørrelser og geometrier, som passer til jobbbutikker eller miljøer med lavt volum og høy blanding.

Q2: Hvordan forbedrer et roterende tårnsystem produktiviteten sammenlignet med et enkeltstasjonssystem?

Et roterende tårnsystem bruker flere paller på en roterende mekanisme. Mens en pall fylles, er en annen under konsolidering og en tredje blir kastet ut eller klargjort. Denne parallelle arbeidsflyten eliminerer ventetid mellom sykluser, og øker den totale gjennomstrømningen med opptil 40 % uten å ofre stablingsnøyaktigheten.

Spørsmål 3: Hvilke konsolideringsmetoder brukes ofte i kjernestabling og samlebånd, og hvilken er best?

De tre primære metodene er TIG-sveising, mekanisk sammenlåsing og limbinding. Sveising gir høy mekanisk styrke, sammenlåsing er raskest og krever ingen forbruksvarer, og limbinding gir bedre magnetisk ytelse ved å redusere indre stress. Det beste valget avhenger av kjerneapplikasjonen – sveising for store krafttransformatorer, forrigling for masseproduserte motorer og lim for høyeffektive design med trinn-overlappende skjøter.

Q4: Hvordan sikrer Jiangsu Jingtianxia Electric Technology Co., Ltd. kvalitetskontroll på tvers av stablesystemene sine?

Jiangsu Jingtianxia integrerer flertrinns syninspeksjon, sanntids tykkelsesovervåking og automatisert avvisning av defekte lamineringer. Systemene deres mater også produksjonsdata inn i en MES-plattform, noe som muliggjør full sporbarhet og statistisk prosesskontroll. Med over 46 profesjonelle tekniske talenter opprettholder selskapet strenge testprotokoller for hvert system før levering, og sikrer konsistent ytelse i kundefasiliteter.

Q5: Kan kjernestablingssystemer håndtere forskjellige lamineringsmaterialer, for eksempel amorft stål eller silisiumstål?

Ja, moderne systemer er designet med justerbart gripetrykk, variable matehastigheter og tilpassbare synsalgoritmer for å imøtekomme et bredt spekter av materialer. Amorft stål, som er tynnere og sprøere, krever skånsommere håndtering og drar ofte nytte av klebemiddel i stedet for sveising. Jiangsu Jingtianxia tilbyr skreddersydde konfigurasjoner for å matche spesifikke materialegenskaper.

Q6: Hva er den typiske avkastningen på investeringen (ROI) for automatisering av en manuell kjernestablingsprosess?

Mens nøyaktig ROI varierer etter produksjonsvolum, ser de fleste produsenter tilbakebetaling innen 18 til 24 måneder. Automatisering reduserer arbeidskostnadene, eliminerer menneskelige feil, øker gjennomstrømningen og forbedrer materialutbyttet. I tillegg muliggjør automatiserte systemer 24/7 drift, noe som ytterligere akselererer ROI for produktlinjer med høy etterspørsel.
