ZXD-440 Produksjonslinje for automatisk in-line transformator kjernestabling

Hva er de viktigste forskjellene mellom et in-line stablesystem (som ZXD-440) og et offline stablesystem?

I moderne transformatorkjerneproduksjon påvirker valget mellom in-line og offline stablekonfigurasjoner grunnleggende produksjonseffektivitet, arbeidsutplassering, kvalitetskonsistens og gulvplassutnyttelse. I sentrum av denne teknologiske utviklingen er zxd-440 automatisk in-line transformator kjernestabling produksjonslinje , et system utviklet for å eliminere tradisjonelle flaskehalser ved å synkronisere skjæring og stabling. Denne artikkelen gir en grundig, komparativ analyse av in-line versus offline stablemetodologier, og trekker på den spesifikke designfilosofien til zxd-440-systemet og produksjonsevnen til Jiangsu Jingtianxia Electric Technology Co., Ltd. Vi undersøker tre distinkte produktorienterte underkategorier— høyhastighets kontinuerlig stablingsmoduler , presisjons gap-kontroll stableenheter , og intelligente dataintegrerte stablelinjer – for å illustrere hvordan in-line-teknologi omdefinerer kjernemontering.

1. Høyhastighets kontinuerlig stablingsmoduler

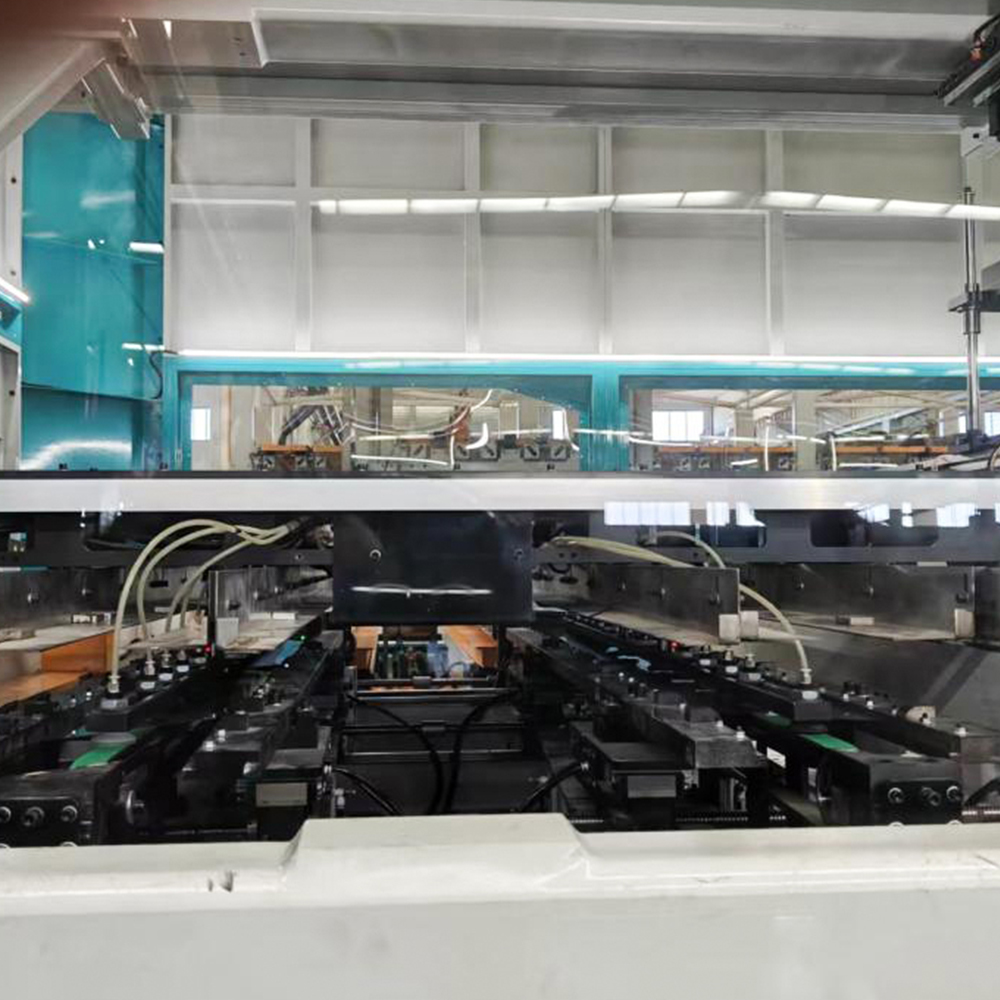

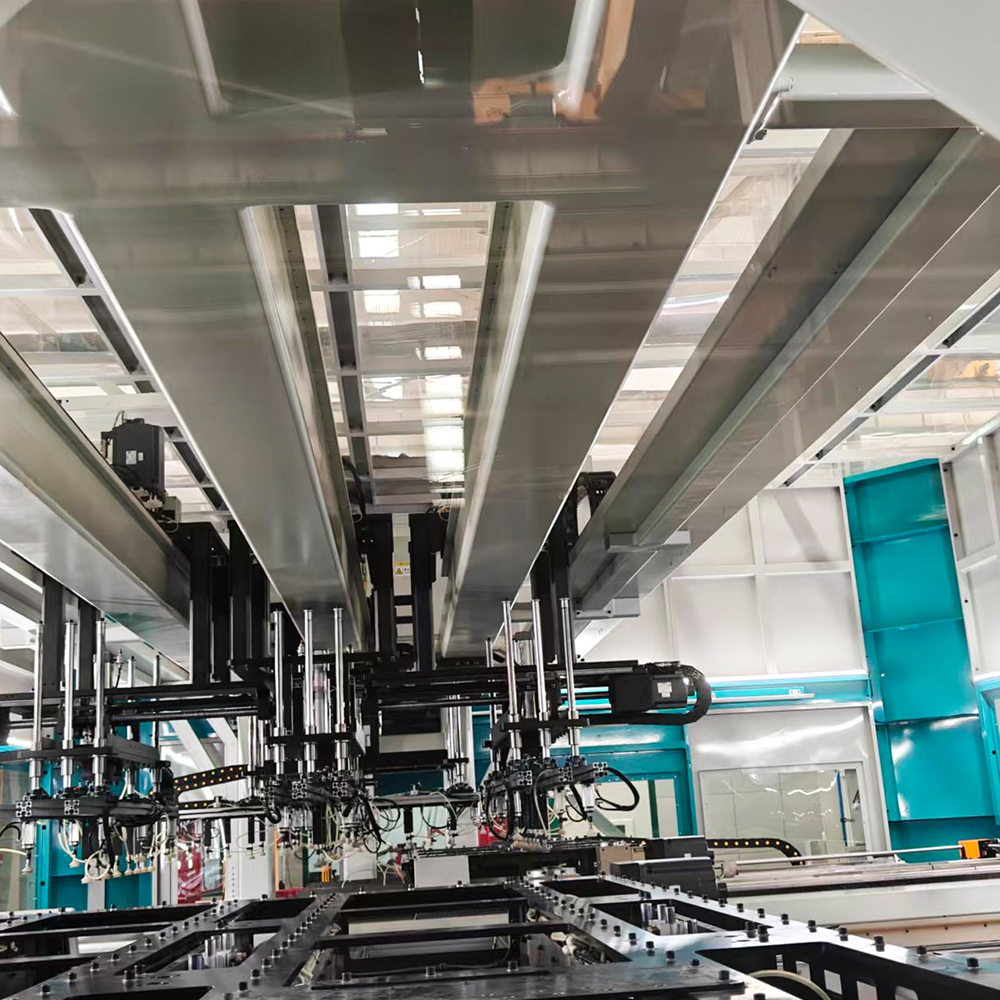

Definisjon og plassering: Høyhastighets kontinuerlige stablingsmoduler representerer kjerneoperasjonsarmen til zxd-440 automatisk in-line transformator kjernestabling produksjonslinje . Disse modulene er direkte koblet til den tverrgående skjærelinjen, noe som muliggjør samtidig klipping og stabling uten mellomliggende håndtering. I motsetning til offline-systemer, hvor kuttede lamineringer stables på paller, transporteres og deretter manuelt mates inn i stablestasjoner, utfører denne modulen stabling i sanntid når strimler kommer ut av skjæringen.

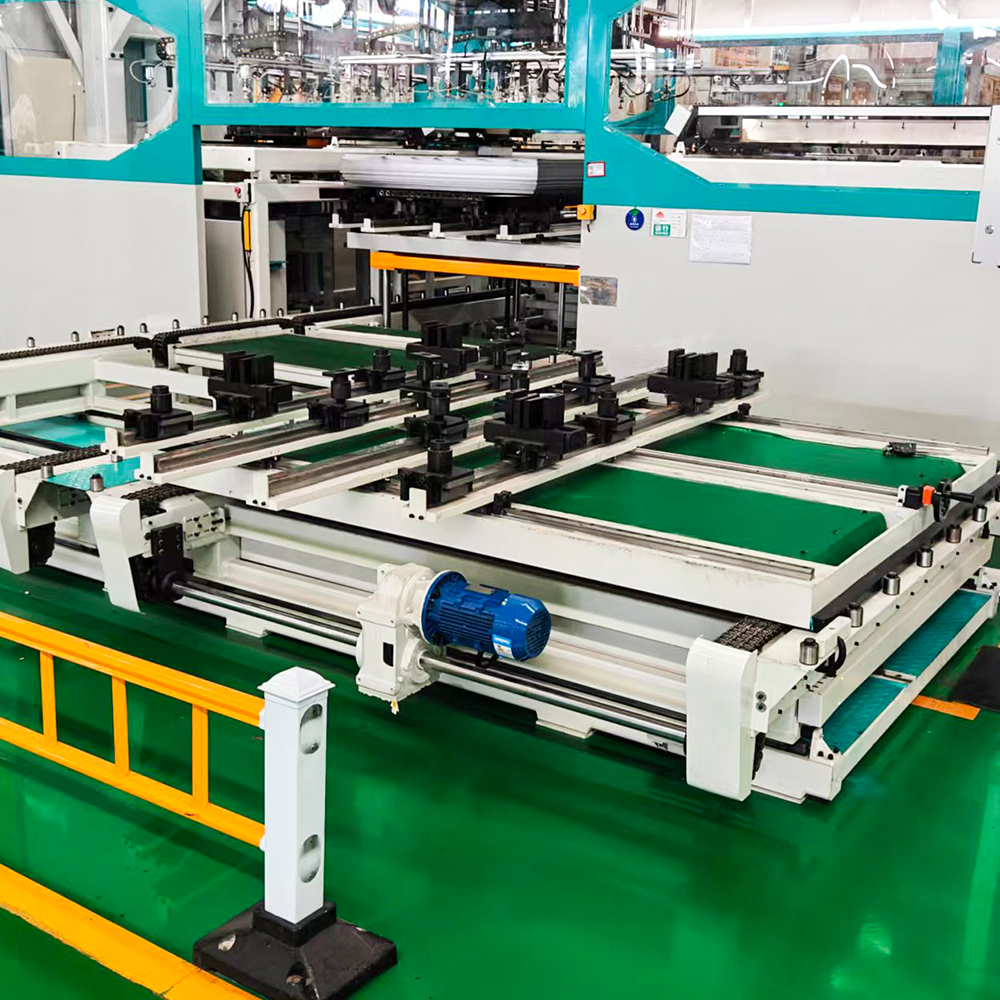

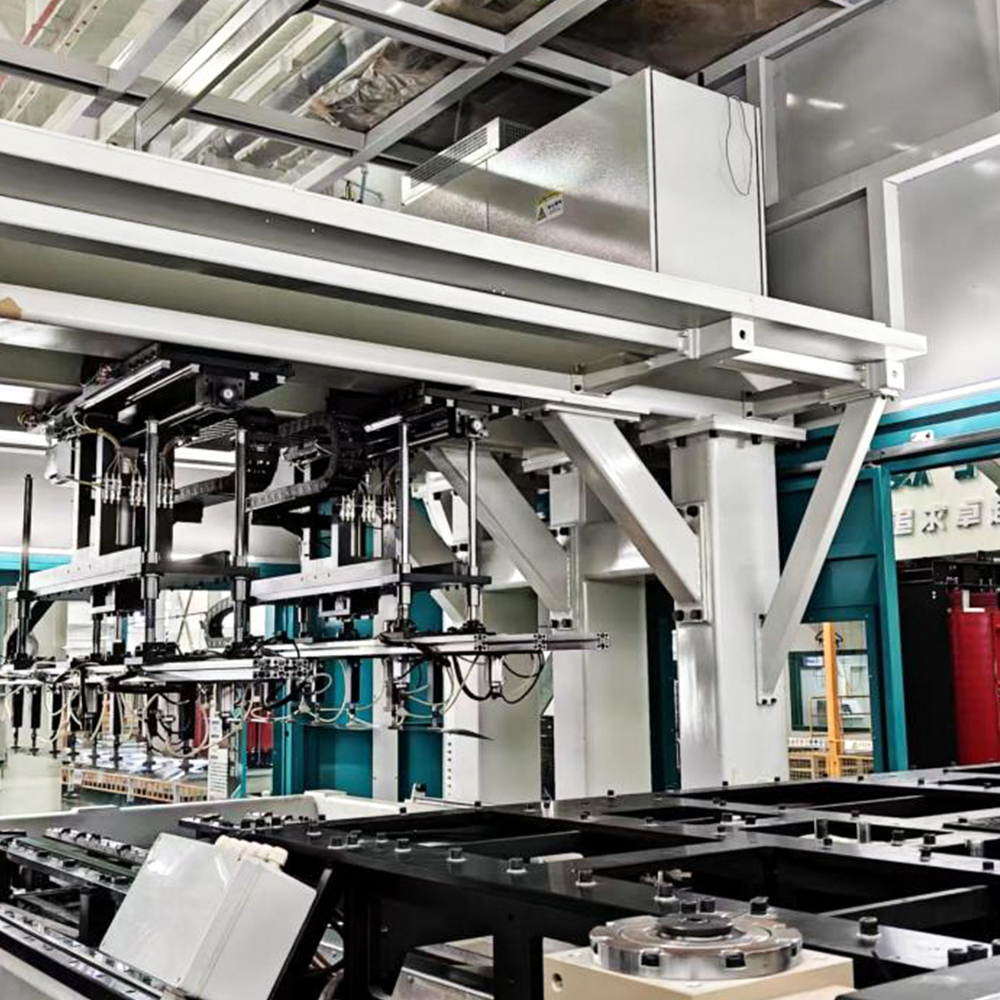

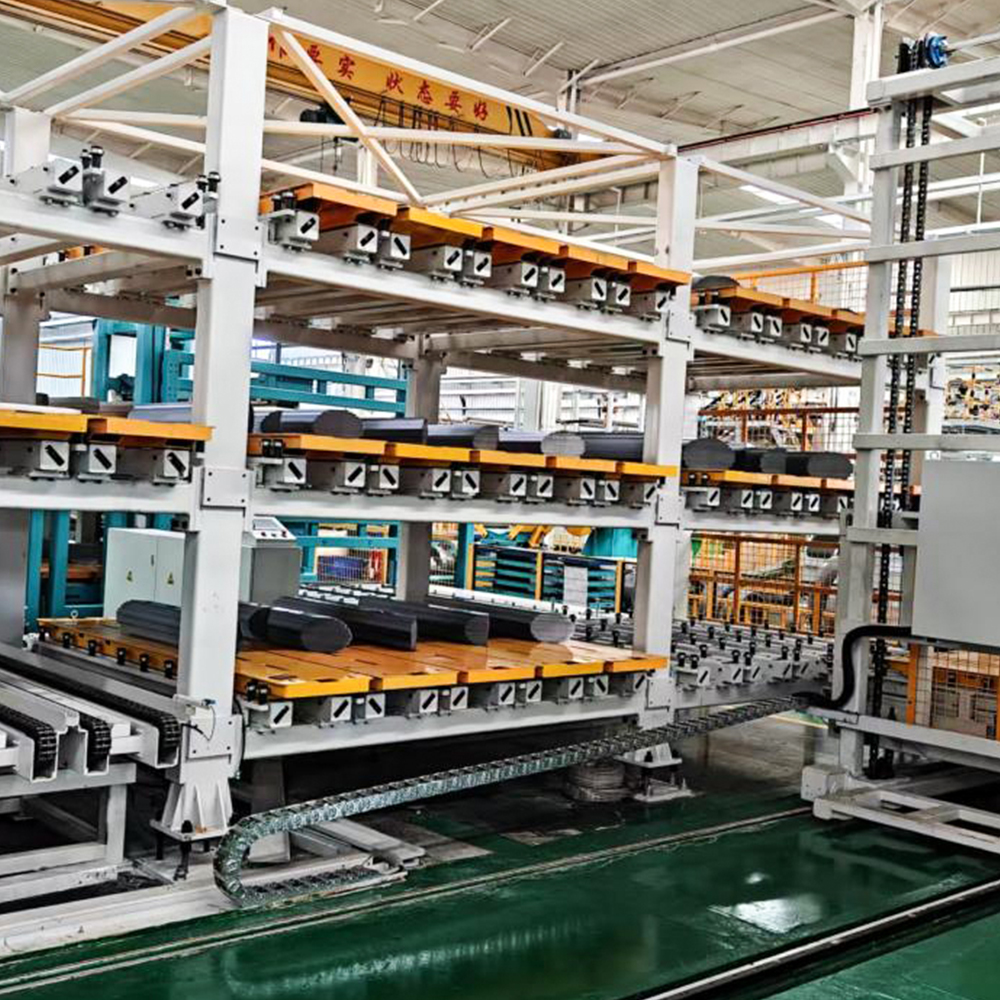

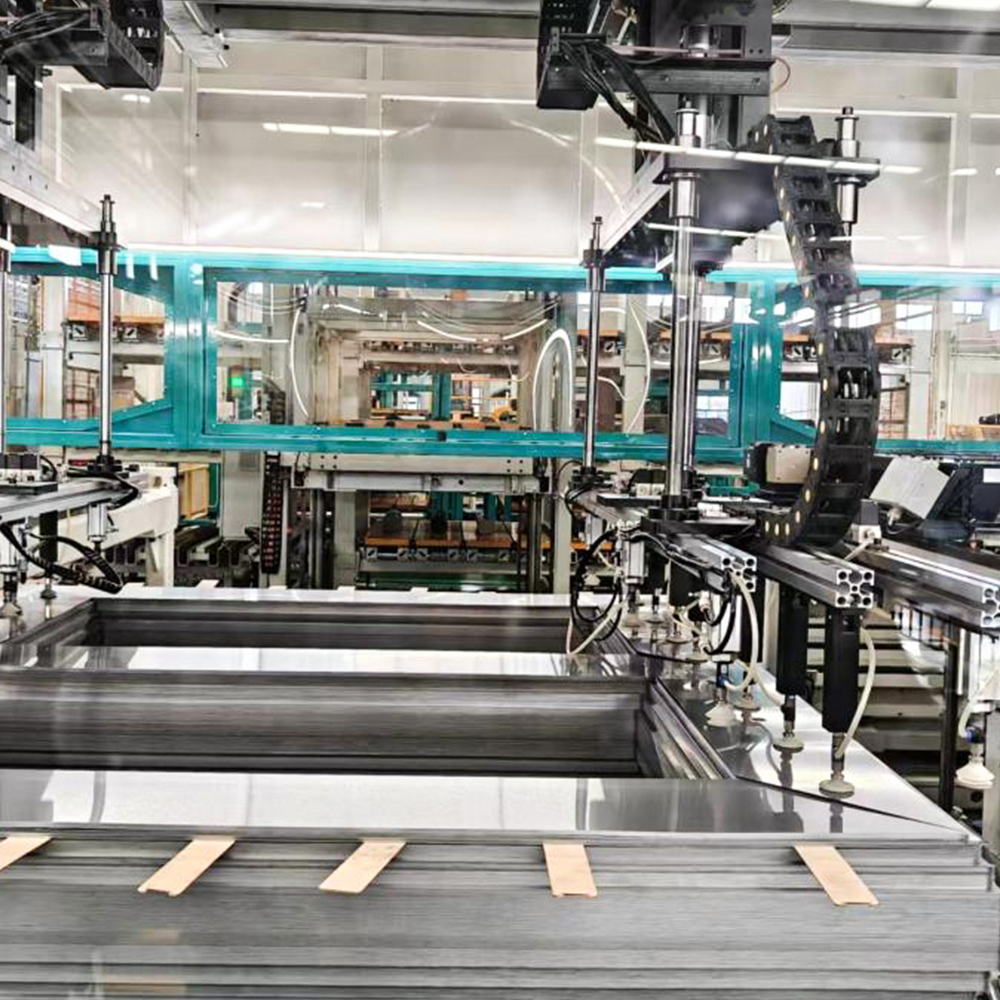

Kjernefunksjoner og tekniske egenskaper: Modulen opererer med hastigheter som matcher skjæreffekten, med servodrevne pick-and-place hoder som orienterer hver laminering i henhold til programmerte step-lap mønstre. Den eliminerer de tradisjonelle trinnene med heising etter klipping og manuell stabling, og reduserer syklustiden med over 40 % i typiske butikkgulvskonfigurasjoner. Innebygde sensorer overvåker lamineringsflathet og kantgradhøyde, og avviser automatisk defekte deler før stabling.

Typiske bruksområder: Denne modulen er ideell for distribusjonstransformatorkjerner med høyt volum (opptil 2000 kVA) der gjennomstrømming er den primære begrensningen. Den utmerker seg på fabrikker som kjører to eller tre skift, siden dens automatiserte mating reduserer tretthet og feilrater for operatører.

Differensiering fra offline stabling: Offline stabling krever dedikerte oppstillingsområder, manuelle kranoperasjoner og separate stablejigger. Hver overføring introduserer innrettingsfeil og kantskade. I motsetning til dette zxd-440 automatisk in-line transformator kjernestabling produksjonslinje opprettholder kontinuerlig materialflyt , bevarer den nøyaktige orienteringen som er satt av skjæringen og eliminerer omjusteringstrinn.

Jiangsu Jingtianxia Electric Technology Co., Ltd. har integrert denne modulen med proprietære hurtigskifteverktøy, slik at en enkelt in-line stablesystem for å håndtere kjernebredder fra 40 mm til 400 mm uten mekaniske justeringer som overstiger 5 minutter. Denne fleksibiliteten er sjelden oppnåelig i offline-oppsett, som ofte krever dedikerte armaturer per kjernestørrelse.

Nøkkelspesifikasjoner – Høyhastighetsmodul

• Maksimal stablehastighet: opptil 120 lamineringer per minutt (avhengig av tykkelse).
• Lamineringstykkelsesområde: 0,18 mm – 0,35 mm (silisiumstål).
• Step-lap overlappingsnøyaktighet: ±0,05 mm.
• Automatisk graddeteksjon med avvisningsport i sanntid.
• Direkte Ethernet/IP-tilkobling for ekstern overvåking.

2. Presisjons gap-kontroll stableenheter

Definisjon og plassering: Den andre kritiske underkategorien innenfor zxd-440 automatisk in-line transformator kjernestabling produksjonslinje er presisjonsgap-kontrollenheten. Mens offline stabling avhenger av operatørens ferdigheter for å opprettholde jevne luftgap mellom kjernepakkene, automatiserer denne enheten gapmåling og justering ved hjelp av lasertrianguleringssensorer og servoaktuatorer med lukket sløyfe.

Kjernefunksjoner og tekniske egenskaper: Hver stablesyklus måler det faktiske gapet ved fem referansepunkter over kjernebenet. Enheten kompenserer deretter ved å mikrojustere posisjonen til neste laminering eller ved å velge en shim-laminering fra en dedikert mater. Denne funksjonen adresserer direkte tap av transformator uten belastning, da ujevne gap er en primær årsak til økt magnetiseringsstrøm. Systemet lagrer gap-histogrammer per kjernebatch, noe som muliggjør statistisk prosesskontroll.

Typiske bruksområder: Denne enheten er uunnværlig for krafttransformatorkjerner (10 MVA og over) og for spesialiserte trekkrafttransformatorer der tapsstraffene er alvorlige. Den brukes også i kjerner med gjæringsskjøter som krever ekstremt tette toleranser (±0,02 mm) som manuelle offline-metoder ikke konsekvent kan oppnå.

Differensiering fra offline stabling: Offline stabling er avhengig av følemålere og førerens dømmekraft, som introduserer variasjon på tvers av skift og førere. Dessuten kan offline systemer ikke justere gapene dynamisk etter at kjernen er satt sammen; enhver korrigering krever delvis demontering. Den in-line stabling tilnærming med zxd-440-plattformen sikrer det gapdata spores per laminering , og corrections are applied in real time, resulting in a more consistent magnetic circuit.

Jiangsu Jingtianxia Electric Technology Co., Ltd. har validert denne enheten i over 200 installasjoner, og viser en gjennomsnittlig reduksjon på 8–12 % i kjernetap sammenlignet med offline manuell stabling for samme stålkvalitet. Selskapets FoU-team (46 tekniske fagfolk) utviklet proprietære gap-kontrollalgoritmer som nå er integrert i standarden automatisk in-line stablelinje programvarepakke.

Funksjonell sammenligning – Gap-kontrollmetoder

3. Intelligente dataintegrerte stablelinjer

Definisjon og plassering: Den tredje søylen i zxd-440 automatisk in-line transformator kjernestabling produksjonslinje er det intelligente dataintegrasjonslaget, som forvandler stablelinjen fra en frittstående maskin til en node innenfor fabrikkens digitale produksjonsøkosystem. Offline stabling, derimot, fungerer som en isolert arbeidsstasjon med minimal digital tilbakemelding.

Kjernefunksjoner og tekniske egenskaper: Dette systemet samler inn sanntidsdata fra skjærsensorer, stableservoer, gap-kontrollenheter og synsinspeksjonskameraer. Den samler nøkkelytelsesindikatorer (KPIer) som samlet utstyrseffektivitet (OEE), stablingsutbytte, gjennomsnittlig tid mellom assists (MTBA) og kjernetapsprediksjon basert på målte gap. Systemet har også grensesnitt med lagerstyringssystemer for automatisk å be om stålspoler basert på forbrukt tonnasje.

Typiske bruksområder: Denne intelligente linjen er distribuert i smarte fabrikker som forfølger Industry 4.0-sertifisering, så vel som i multi-produktanlegg der byttefrekvensen er høy. Den muliggjør prediktivt vedlikehold ved å spore servomotorstrømmer og vibrasjonsmønstre, og varsle operatører før uplanlagt nedetid oppstår.

Differensiering fra offline stabling: Frakoblede systemer genererer lite eller ingen digitale data; Kvalitetskontroller utføres ofte etter at stablingen er fullført, noe som fører til forsinket oppdagelse av problemer. Den in-line intelligent system gir imidlertid kvalitetskontroll med lukket sløyfe -hvis et avvik oppdages, kan linjen pause og automatisk korrigere, eller flagge kjernen for omarbeid før den forlater stasjonen. Denne egenskapen er spesielt verdifull for applikasjoner med høy pålitelighet, som marine transformatorer og vindturbiner.

Jiangsu Jingtianxia Electric Technology Co., Ltd. har innebygd denne intelligensen i alle zxd-440 in-line stableløsning levert siden 2024, og utnytter det interne programvareteamet til å tilpasse dashboards for hver klients ERP-system (Enterprise Resource Planning). Selskapets integrerte tilnærming – dekker transformatorkjerner, intelligent kjernestablingsutstyr, tverrgående skjæremaskiner for kjerne, intelligent lager og automatisert logistikk — sikrer at den dataintegrerte stablelinjen kommuniserer sømløst med oppstrøms- og nedstrømsutstyr.

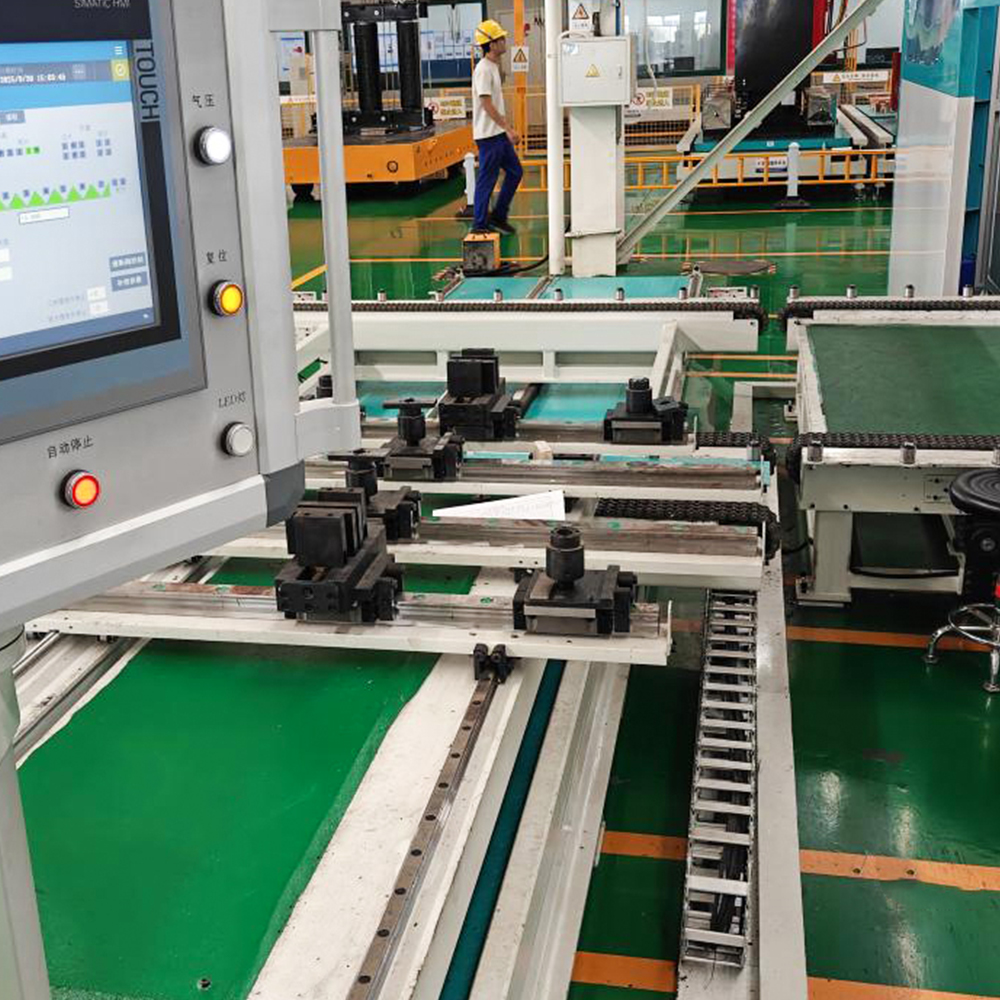

1. Sanntids OEE-sporing – nedetid, hastighetstap og kvalitetstap vises på HMI.
2. Prediktive diagnostiske varsler – basert på termiske og vibrasjonsmodeller.
3. Oppskriftshåndtering – lagrer opptil 1000 kjernedesign med alle stablingsparametere.
4. Automatisk batchrapportering – PDF/CSV-eksport for kvalitetsrevisjonsspor.
5. Mulighet for ekstern fastvareoppdatering – muliggjør kontinuerlig forbedring uten besøk på stedet.

Sammenligning på systemnivå: In-line vs. offline stabling

Ofte stilte spørsmål

Spørsmål 1: Hva er den primære operative fordelen med zxd-440 in-line stablesystem fremfor offline metoder?

Den primære fordelen er samtidig klipping og stabling , som eliminerer de tradisjonelle trinnene med heising etter klipping og manuell stabling. Dette reduserer syklustiden med over 40 %, minimerer håndteringsindusert kantskader og sikrer at hver laminering stables i nøyaktig retning når den forlater skjæringen – noe som resulterer i tettere spaltekontroll og lavere kjernetap.

Q2: Hvordan skiller presisjonsgapkontrollenheten til zxd-440 seg fra offline gapjustering?

zxd-440 bruker lasertrianguleringssensorer for å måle gap ved fem punkter per syklus og bruker servokorreksjoner med lukket sløyfe umiddelbart. Offline-justering er avhengig av manuelle følemålere og korrigeringer kun etter full montering, som ikke dynamisk kan kompensere for variasjoner under stabling. In-line-enheten oppnår ±0,02 mm toleranse med full sporbarhet.

Spørsmål 3: Kan zxd-440 håndtere forskjellige kjernestørrelser og materialer uten lange omstillinger?

Ja. Gjennom programvare for oppskriftshåndtering kan zxd-440 automatisk in-line transformator kjernestabling produksjonslinje lagrer opptil 1000 kjernedesign. Bytte mellom bredder (40–400 mm) og tykkelser (0,18–0,35 mm) tar 2–5 minutter, sammenlignet med 20–45 minutter for offline-systemer som krever fysiske jiggskift og omskolering av operatøren.

Q4: Hvilken rolle spiller Jiangsu Jingtianxia Electric Technology Co., Ltd. for å støtte denne in-line stableteknologien?

Jiangsu Jingtianxia Electric Technology Co., Ltd. gir ende-til-ende integrasjon—fra in-line stablelinje og tverrgående skjæremaskiner til intelligent lager og logistikk. Med over 46 tekniske spesialister tilbyr selskapet tilpassede programvaredashboards, rammeverk for prediktivt vedlikehold og global feltstøtte, som sikrer at hver zxd-440-installasjon er på linje med kundens eksisterende produksjonsøkosystem.
