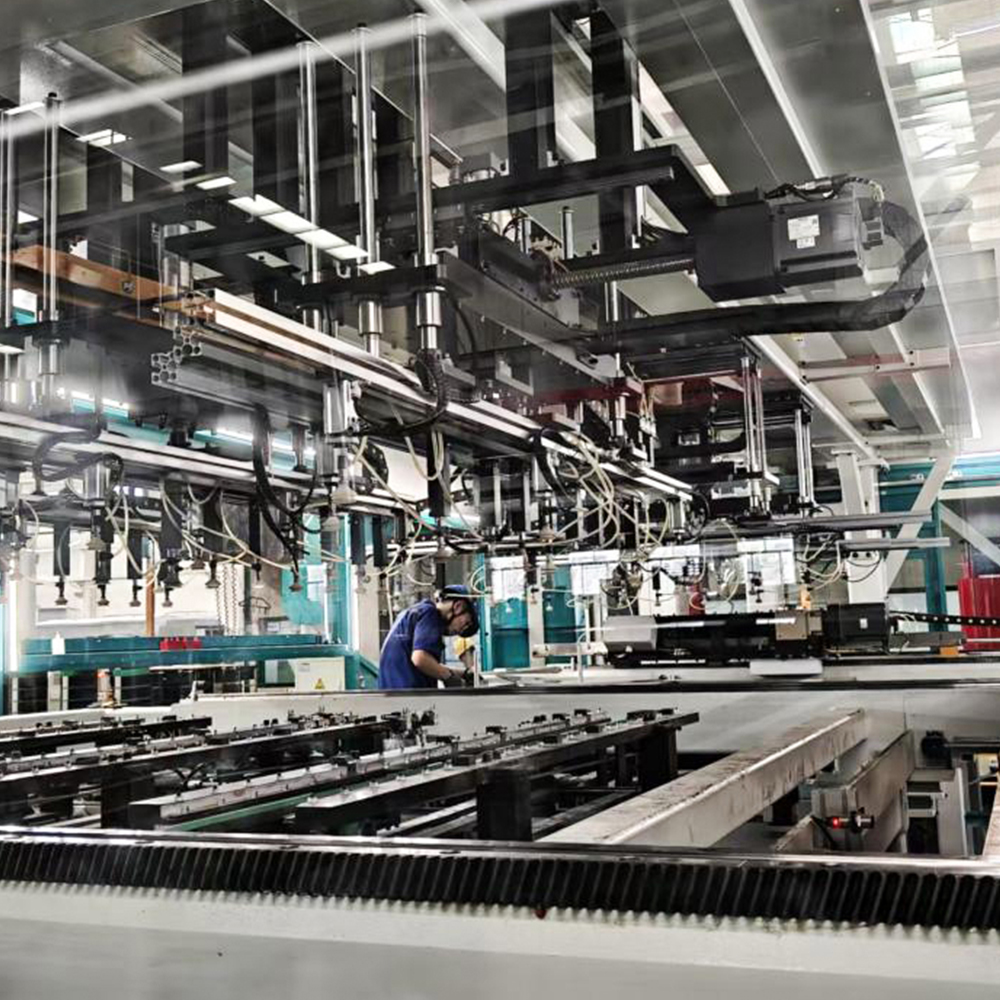

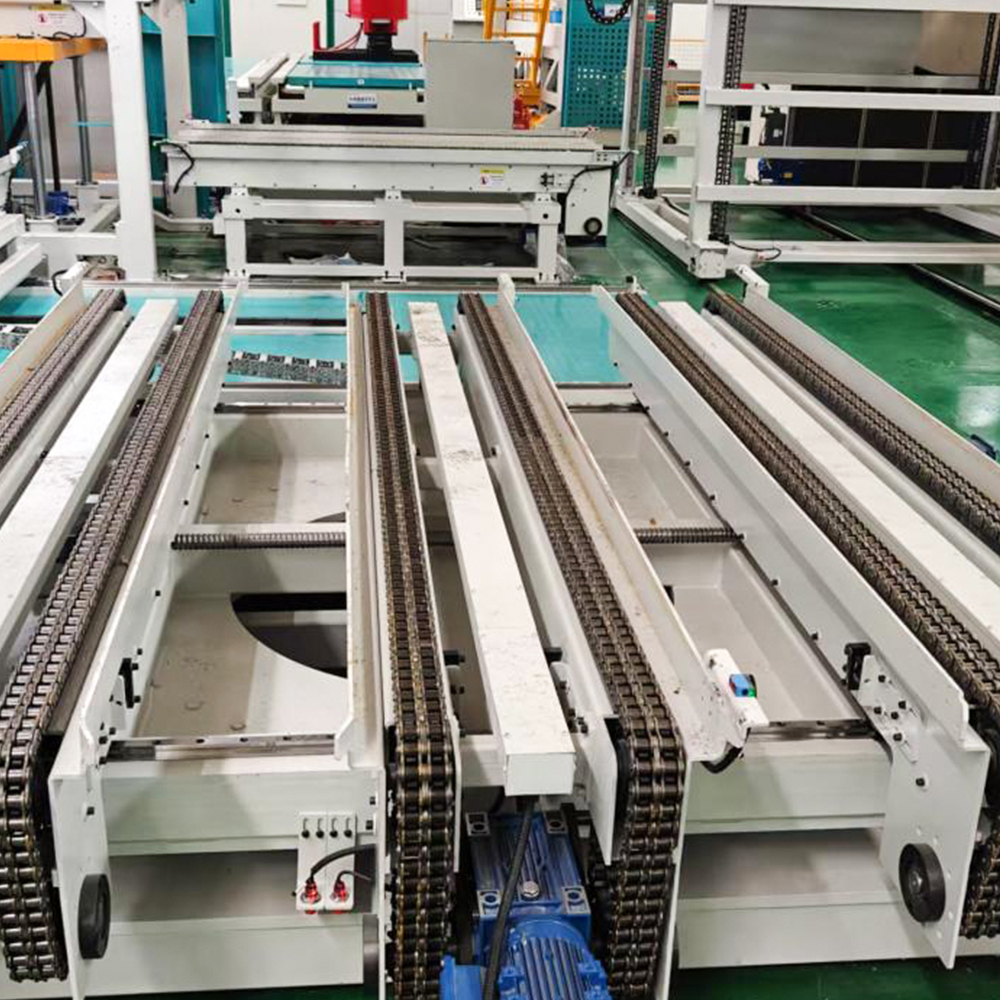

LXD-260-2 Offline Transformer Core Stacking Line

Hvordan fungerer LXD-260-2 Offline Transformer Core Stacking Line?

I flere tiår har produksjon av transformatorkjerner vært en av de siste grensene der manuell intervensjon hardnakket vedvarer. Mens tilstøtende industrier omfavnet robotautomatisering og synkroniserte produksjonsflyter, fortsatte kjernestabling – den delikate prosessen med å sette sammen tusenvis av silisiumstållamineringer til en presis magnetisk krets – å stole på at dyktige operatører manuelt sekvenserte, orienterte og lagdelte ark. Denne eldre tilnærmingen introduserer variabel plateslitasje, håndteringsdeformasjon, inkonsekvente luftspalter og øker til slutt kjernetap og akustisk støy. For å bryte dette paradigmet fundamentalt, Jiangsu Jingtianxia Electric Technology Co., Ltd. konstruerte LXD-260-2 offline stablingslinje for transformatorkjerne – et automatisk system av kolonnetype som omdefinerer presisjon, repeterbarhet og gjennomstrømning i offline kjernemontering.

I kjernen er LXD-260-2 offline stablingslinje for transformatorkjerne fungerer som en helautomatisert, materialbeholderfri stableplattform. Den mottar ustansede silisiumstålplater direkte fra en tverrgående skjærelinje, stabler dem i nøyaktig skjære- og lamineringssekvens i vertikale søyler, og transporterer disse søylene til en dedikert stablemekanisme. En bevegelig enhet med vakuumsugekopper plukker deretter hver laminering, plasserer den på en presisjonsbane og stabler den til slutt i henhold til kjernetegningens lag-for-lag-krav – alt uten menneskelig håndtering av individuelle ark. Denne arbeidsflyten eliminerer de tre primære feilmodusene ved manuell stabling: overflateslitasje, feiljustering og inkonsekvent stablingstrykk.

Før du dykker inn i de tekniske delsystemene, er det verdt å merke seg det Jiangsu Jingtianxia Electric Technology Co., Ltd. bringer over 46 interne tekniske spesialister og et modent produksjonssystem til dette domenet. Selskapets portefølje – som omfatter transformatorkjerner, intelligent stableutstyr, tverrgående skjæremaskiner og automatisert logistikk – gir økosystemet der LXD-260-2 offline stablingslinje for transformatorkjerne trives. Dette er ikke en frittstående maskin, men en node innenfor en fullstendig digitalisert verkstedinfrastruktur, som muliggjør sanntidssporing og adaptiv prosesskontroll.

1. Materialmate- og sekvenseringsmodul av kolonnetype

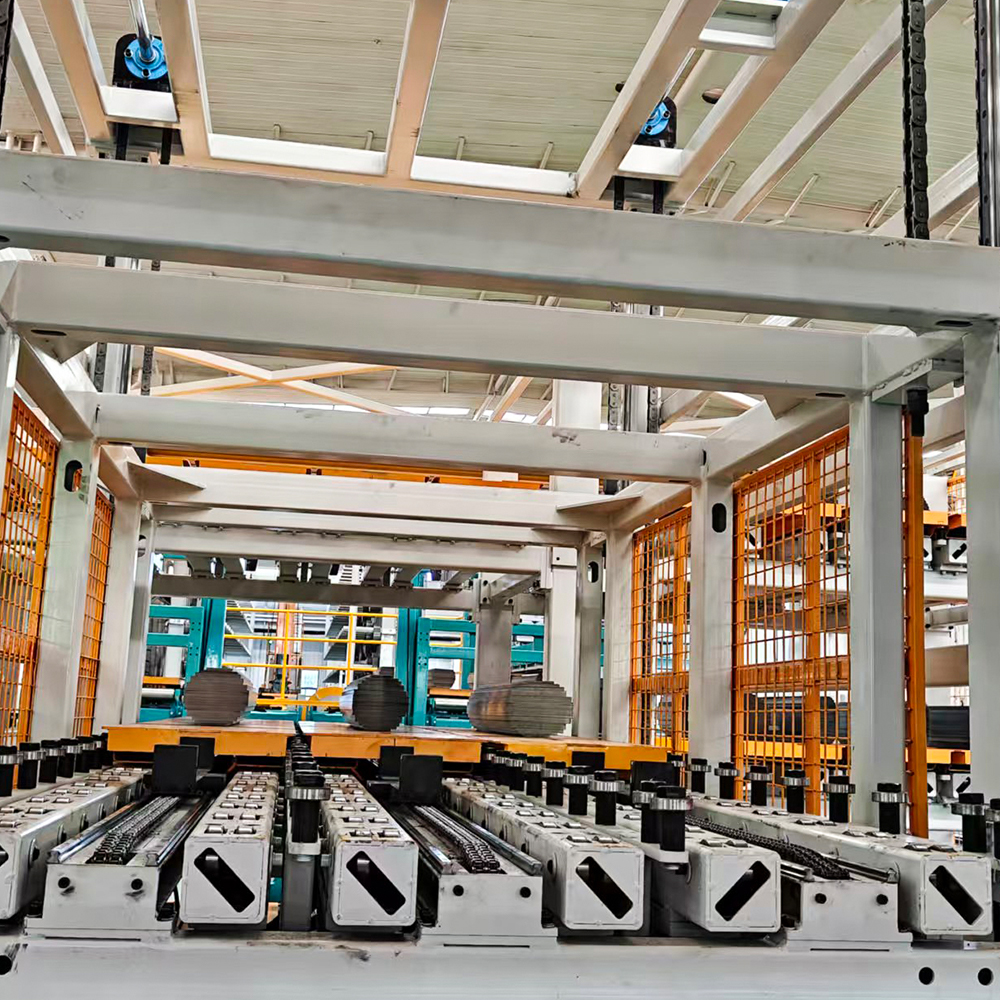

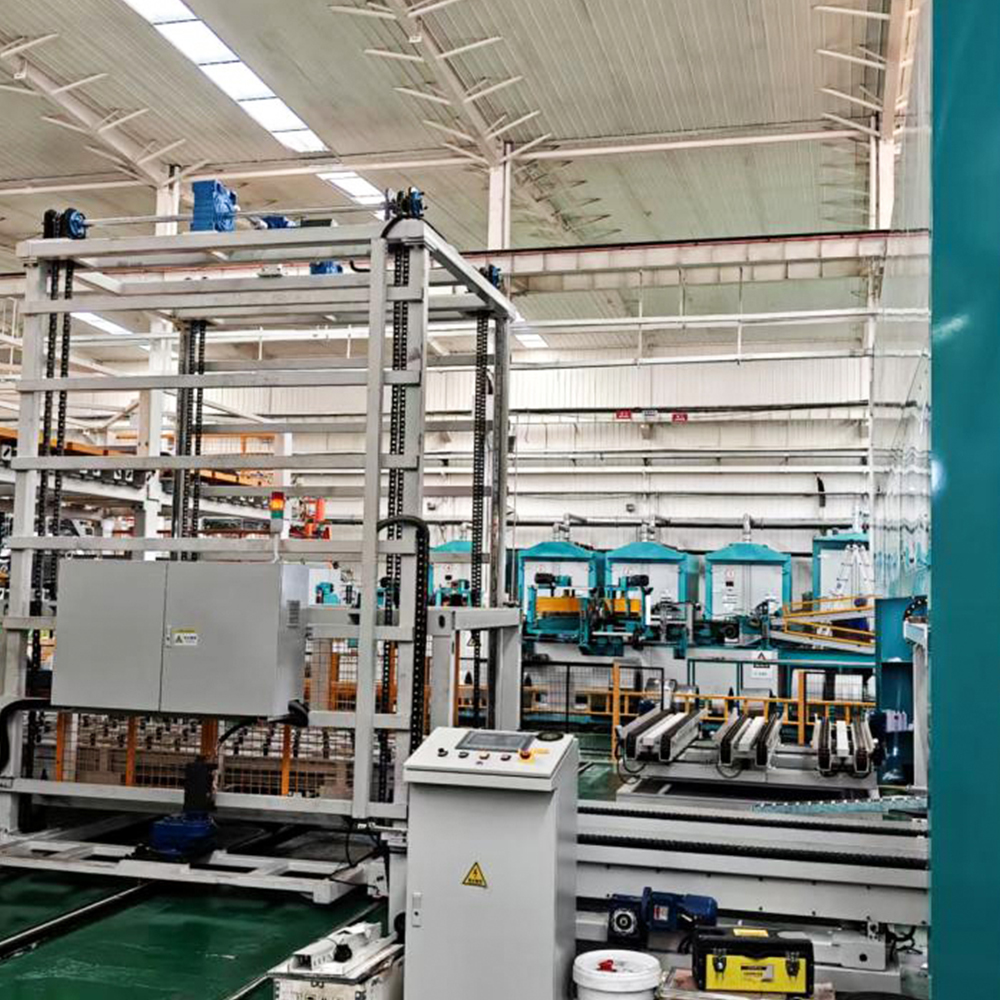

Definisjon og plassering: Denne modulen fungerer som inngangspunktet for LXD-260-2 offline stablingslinje for transformatorkjerne . I motsetning til konvensjonelle systemer som er avhengige av materialbinger eller kassetter med forhåndssorterte stabler, bruker dette utstyret en mekanisme av søyletypen som har direkte grensesnitt med utgangen fra en tverrgående skjærlinje. Ustansede ark transporteres automatisk og settes opp i vertikale søyler, noe som bevarer den nøyaktige skjæresekvensen – et kritisk krav for trinn-lap design.

Kjernefunksjonelle egenskaper: Søylemateren har servodrevne heiser som opprettholder en konstant arkhentingshøyde, og kompenserer for reduksjon av søylehøyden etter hvert som arkene forbrukes. Vakuumsugekopper med myke kontaktspisser forhindrer kanter og overflateriper. Et dedikert posisjoneringsspor, utstyrt med kantstyrte sensorer, sikrer at hvert ark er firkantet til en referansekant før overføring. Systemet håndterer arktykkelser fra 0,18 mm til 0,35 mm og bredder opp til 260 mm (derav "260"-betegnelsen), med en stablingsnøyaktighet på ±0,1 mm per lag.

Typiske bruksscenarier: Denne modulen er spesielt fordelaktig i produksjonsmiljøer med høy miks og lavt volum der kjernedesign endres ofte. Fordi systemet leser stablingsoppskrifter direkte fra produksjonsutførelsessystemet (MES), kan det bytte mellom E-kjerner, U-kjerner og til og med asymmetriske trefasekjerner uten fysiske endringer – bare programvareparametere justeres.

Differensierte fordeler: Sammenlignet med magasinmatede stablere, eliminerer kolonnetypen behovet for forhåndsstabling og manuell overføring mellom skjæring og stabling, noe som reduserer mellomlagring og tilhørende håndteringsskader. Den støtter også kontinuerlig drift for lengre skift, da den tverrgående skjærlinjen kan mate materiale i sanntid.

Integrasjon av bedriftsevne: Jiangsu Jingtianxia Electric Technology Co., Ltd. har integrert sin egen sanntidsovervåkingsprogramvare i denne modulen, slik at operatørene kan visualisere arkforbruk, avvisningsrater og materjustering gjennom et sentralt dashbord.

• Nøkkelspesifikasjoner: Arkbredde 80–260 mm, tykkelse 0,18–0,35 mm, stablehastighet opptil 120 ark/minutt.
• Innebygde sensorer: Doble fotoelektriske kantdetektorer og vakuumtrykktransdusere for feildeteksjon.
• Materialkompatibilitet: Kornorientert silisiumstål (M‑4 til M‑6 kvaliteter) og høypermeabilitet amorfe legeringer.

2. Presisjonsposisjonerings- og justeringsstasjon

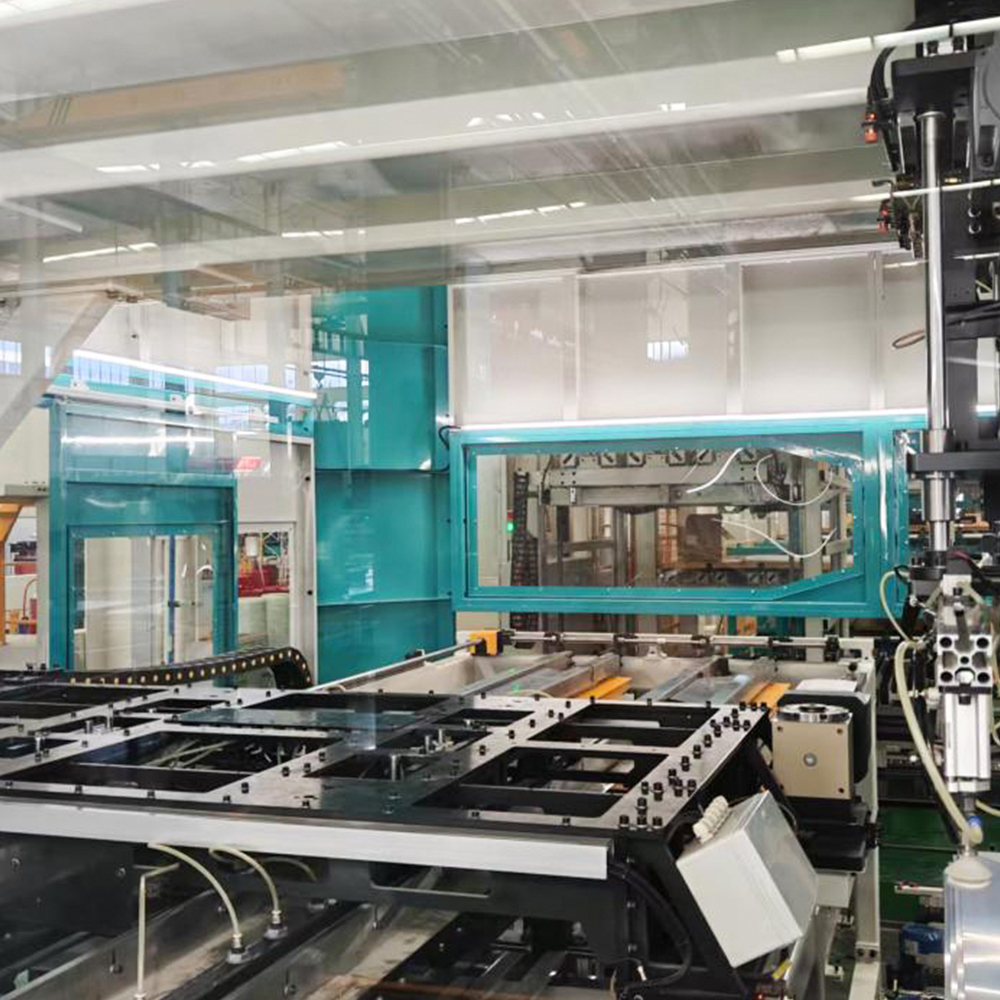

Definisjon og plassering: Etter at arkene er plukket fra kolonnen, transporteres de til en dedikert posisjoneringsstasjon – det andre kritiske undersystemet til LXD-260-2 offline stablingslinje for transformatorkjerne . Denne stasjonen er ansvarlig for å korrigere eventuelle mindre vinkel- eller translasjonsavvik introdusert under vakuumoverføringen, og sikre at hver laminering er perfekt på linje med den voksende kjernestabelen.

Kjernefunksjonelle egenskaper: Stasjonen bruker en to-trinns innrettingsstrategi. Først skyver et sett med fjærbelastede mekaniske stoppere arket forsiktig mot et fast referansehjørne. For det andre fanger et synsassistert system opp arkets kontur og sammenligner den med den nominelle CAD-modellen; hvis avvik overstiger 0,05 mm, utløser systemet en automatisk avvisning før arket når stablehodet. Denne tilbakemeldingen med lukket sløyfe er avgjørende for å opprettholde trinn-runde-mønsteret, som direkte påvirker kjernens magnetiske egenskaper og tap uten belastning.

Typiske bruksscenarier: Dette delsystemet er uunnværlig for store krafttransformatorkjerner (≥ 100MVA) der selv feiljustering på mikronnivå fører til dannelse av hotspot og økt vibrasjon. Den er like verdifull for distribusjonstransformatorer, der konsekvent gapkontroll reduserer hørbar støy for å oppfylle strenge urbane miljøstandarder.

Differensierte fordeler: Mens mange konkurrerende offline stablere utelukkende er avhengige av mekanisk forhåndsjustering, har LXD-260-2 en synssløyfe som aktivt korrigerer for variasjoner i skjæregrader og arkkrumning – to vanlige feil som manuell håndtering ikke kan kompensere. Dette gir en firkantet kjerne med tettere trinn-overlapp-skjøter, som direkte reduserer eksitasjonsstrømmen.

Integrasjon av bedriftsevne: Visjonsalgoritmene ble utviklet internt av FoU-teamet på Jiangsu Jingtianxia Electric Technology Co., Ltd. , utnytte deres omfattende database med lamineringsdefekter samlet inn fra feltinstallasjoner over hele Asia og Europa.

3. Bevegelig stablingsmekanisme med vakuumendeeffekt

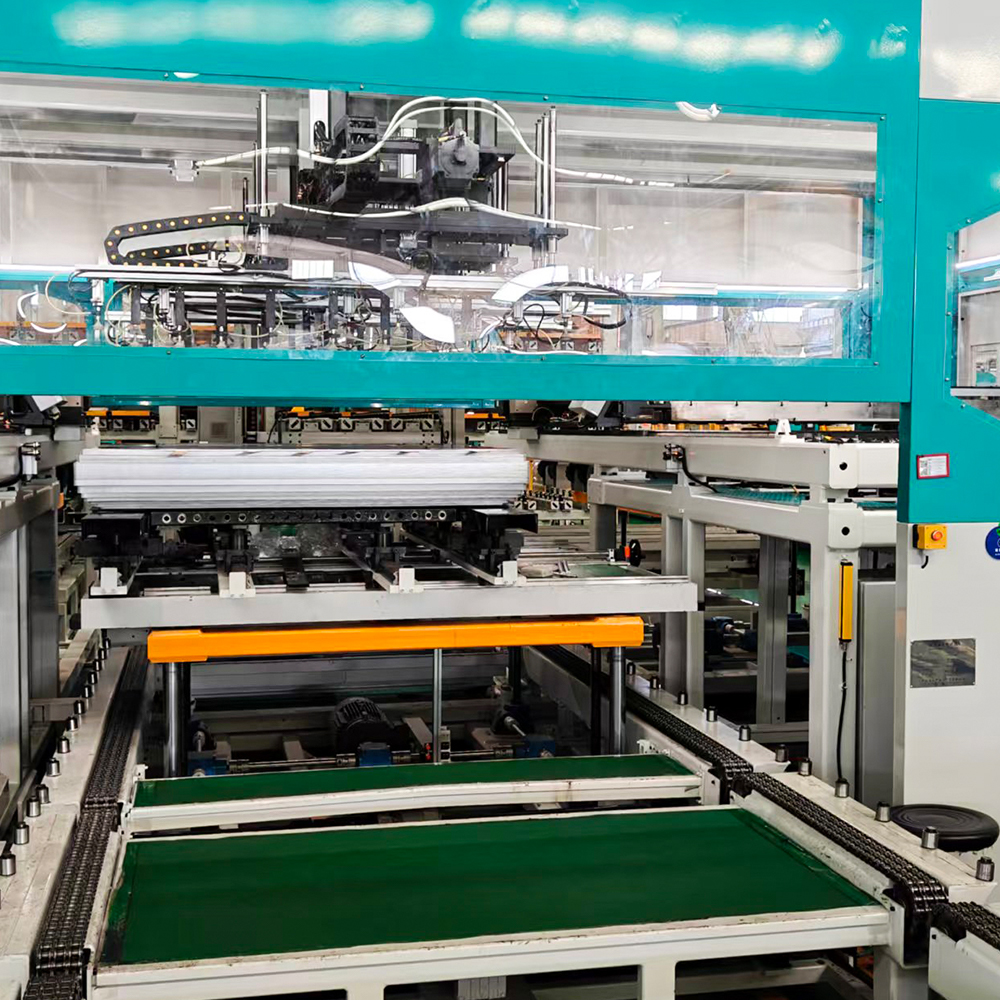

Definisjon og plassering: Dette er den siste og mest synlige modulen i LXD-260-2 offline stablingslinje for transformatorkjerne . Den består av en bevegelig vogn i portalstil utstyrt med et vakuumsugehode i flere soner som plukker det justerte arket fra posisjoneringsstasjonen og plasserer det på den voksende kjernestabelen, etter lagsekvensen definert av kjernetegningen (f.eks. vekslende åk- og benmønstre for trefasekjerner).

Kjernefunksjonelle egenskaper: Stablehodet har uavhengige vakuumsoner som kan aktiveres selektivt for å håndtere forskjellige lamineringsgeometrier – midtben, ytre ben og åk – uten å endre verktøy. En laseravstandssensor måler kontinuerlig den nåværende stabelhøyden og justerer Z-aksen for å opprettholde et konstant gap mellom sugekoppen og det øverste arket, og forhindrer støtskader. Et integrert kraftfølende system sikrer at plasseringstrykket forblir innenfor 5–10N per ark, og unngår gjenværende spenning som vil forringe kjernens magnetiske domenestruktur.

Typiske bruksscenarier: Denne modulen er ideell for å produsere stablede transformatorkjerner med opptil 6 m lengde og 3 m bredde, som dekker både oljenedsenkede og tørrtransformatorer. Det brukes også for reaktorkjerner der det kreves variable luftspalter - systemet kan sette inn ikke-magnetiske avstandsstykker automatisk mellom visse lag.

Differensierte fordeler: I motsetning til robotarmbaserte stablere som ofte sliter med tunge åkplater, bruker LXD-260-2 en stiv portal med doble lineære motorer, noe som gir høyere stivhet og raskere akselerasjon. Dette betyr kortere syklustider for store ark (≈ 4 sekunder per lag) samtidig som repeterbarhet på submillimeter plassering opprettholdes. Dessuten gjør systemets offline natur at stablehodet kan operere asynkront fra skjærelinjen, frakoble produksjonshastigheter og muliggjøre bufferstyring.

Integrasjon av bedriftsevne: Jiangsu Jingtianxia Electric Technology Co., Ltd. forsyner denne modulen med prediktive vedlikeholdsfunksjoner – systemet logger motorstrøm, vakuumtrykk og plasseringskraftdata, som analyseres for å forutsi slitasje på sugekopper og styreskinnelagre, og minimerer ikke-planlagt nedetid.

1. Trinn-for-trinn stablingssekvens: Nedlasting av oppskrift → kolonnemating → enkelt-ark pickup → kantplassering → synskontroll → vakuumoverføring → Z-akse myk landing → trykkverifisering → neste lag.
2. Adaptiv lagkontroll: Systemet justerer automatisk for variasjoner i arktykkelsen ved å beregne stabelhøyden på nytt etter hvert 50. lag.

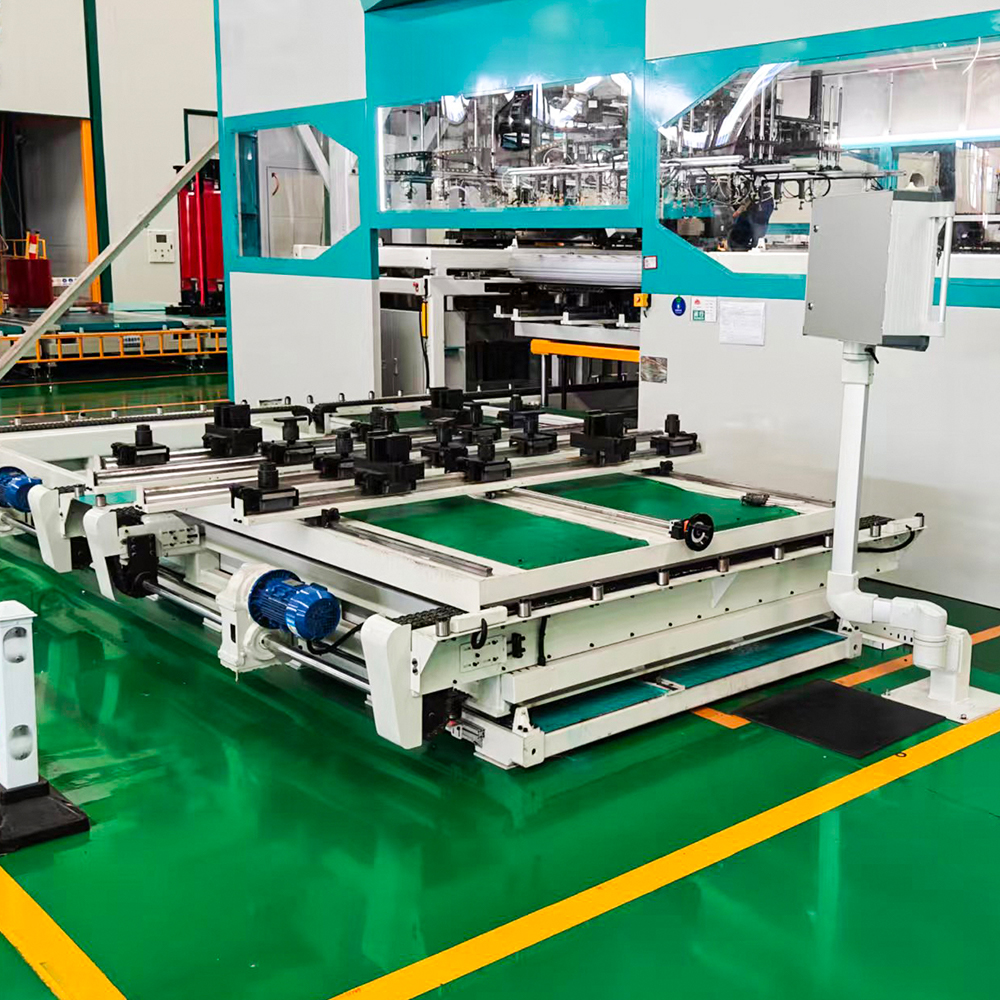

3. Slutt-på-stabel-signalering: Når kjernen når målet for antall lag, utløser systemet en transportør for å flytte den ferdige stabelen til båndstasjonen.

4. Integrert kontroll- og datastyringssystem

Mens de tre mekaniske modulene utfører den fysiske stablingen, er intelligensen til LXD-260-2 offline stablingslinje for transformatorkjerne ligger i sin Siemens-baserte PLS og proprietære HMI-programvare. Dette kontrolllaget administrerer reseptlagring (opptil 1000 kjernedesign), sporer hvert arks opprinnelse fra skjærlinjen og genererer en detaljert produksjonslogg for kvalitetssporbarhet. Den har også grensesnitt med kundens ERP-system for produksjonsplanlegging og lagerstyring.

Denne digitale integrasjonen er en nøkkeldifferensiator: Systemet kan automatisk re-sekvensere lag hvis et defekt ark avvises, og sikrer at den endelige kjernen alltid oppfyller det nødvendige antallet laminering og trinn-lappmønster. Fjerndiagnostikk er aktivert via en sikker gateway, som tillater Jiangsu Jingtianxia Electric Technology Co., Ltd. støtteingeniører for å hjelpe til med feilsøking uten besøk på stedet – en funksjon som er høyt verdsatt av utenlandske kunder.
