I hjertet av hvert elektrisk kraftsystem ligger en tilsynelatende enkel, men svært kritisk komponent: den magnetiske kretsen som kanaliserer og begrenser elektromagnetisk fluks. Når ingeniører og innkjøpsspesialister spør "hva er formålet med en transformatorkjerne?" , strekker svaret seg langt utover grunnleggende fysikk. Den transformatorkjerner tjene som sentralnervesystemet for spenningskonvertering, som muliggjør effektiv energioverføring fra primære til sekundære viklinger samtidig som parasitttap minimeres. Uten en godt utformet magnetisk vei, ville moderne vekselstrømnettverk lide av uoverkommelig ineffektivitet, overdreven oppvarming og ustabil spenningsregulering. Denne artikkelen gir en omfattende, applikasjonsorientert undersøkelse av transformatorkjerner , deres materialklassifiseringer, strukturelle varianter og den kritiske rollen de spiller i moderne kraftinfrastruktur – fra transformatorstasjoner i nytteskala til intelligente fabrikkgulv.

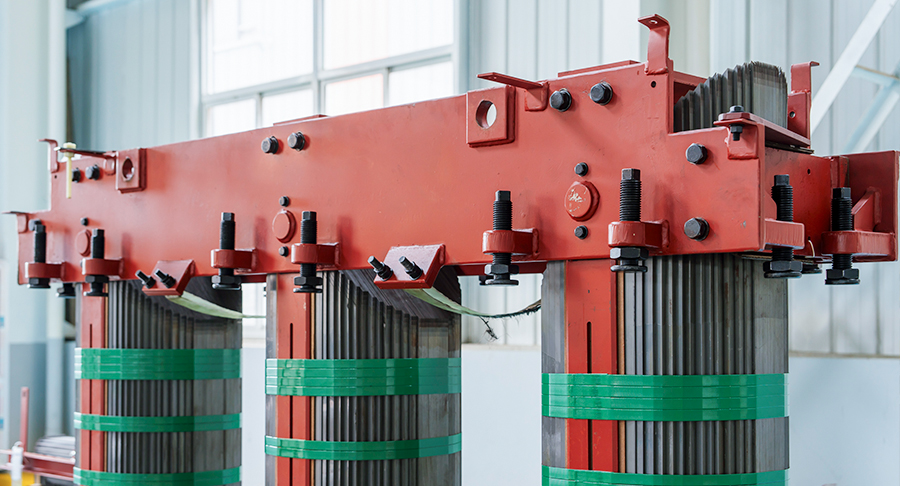

Konfigurasjonen av kjernetypen representerer den mest utbredte arkitekturen i mellomstore og store applikasjoner. I denne utformingen består den magnetiske kretsen av to vertikale lemmer (ben) forbundet med øvre og nedre åk, med primær- og sekundærviklingene viklet rundt hver lem. Det grunnleggende formålet med disse transformatorkjerner er å gi en lav-reluktansbane for magnetisk fluks, og sikre at det store flertallet av den magnetomotoriske kraften som genereres av primærviklingen kobles sammen med sekundærviklingen. Transformatorkjerner av kjernetype er vanligvis konstruert av kornorientert silisiumstål (CRGO) lamineringer, som viser eksepsjonell magnetisk permeabilitet langs rulleretningen, noe som direkte reduserer eksitasjonsstrøm og ubelastetap.
Fra et teknisk synspunkt gir kjernetype-design distinkte fordeler når det gjelder viklingstilgjengelighet og kjøleeffektivitet. Fordi viklingene er fordelt over to separate lemmer, er varmespredningen mer jevn, og tillater høyere effekttettheter uten å overskride termiske grenser. Typiske bruksområder inkluderer step-up transformatorer i gårder med fornybar energi, industrielle distribusjonstransformatorer vurdert fra 500 kVA til 50 MVA, og trekkrafttransformatorer for jernbanesystemer. Sammenlignet med skall-type alternativer, kjerne-type transformatorkjerner demonstrere overlegen kortslutningsmotstandsevne på grunn av den symmetriske fluksfordelingen, som minimerer mekanisk belastning på viklingene under feilforhold.
Vårt omfattende utvalg av transformatorkjerner dekker både standard og tilpasset kjernetype, med lamineringstykkelser fra 0,23 mm til 0,35 mm for å balansere tapsytelse og produksjonsevne. Jiangsu Jingtianxia Electric Technology Co., Ltd. har foredlet sin produksjonslinje av kjernetype for å oppnå stablingsfaktorer som overstiger 97 %, noe som sikrer at det effektive magnetiske tverrsnittet samsvarer nøye med de teoretiske designverdiene. Med mer enn 46 profesjonelle tekniske talenter i staben, bruker selskapet avanserte laserskrivingsteknikker for å redusere domeneavgrensningstap, og leverer kjerner som konsekvent oppfyller eller overgår IEC- og IEEE-standardene.
I motsetning til kjerne-type layout, shell-type transformatorkjerner omgir viklingene med magnetisk materiale på alle sider, og "omslutter" effektivt spolene i jernkretsen. Denne konfigurasjonen har en sentral lem som bærer hovedfluksen, med to returveier (ytre lemmer) som gir eksepsjonelt lav motvilje. Hovedformålet forblir identisk - å lede og konsentrere magnetisk fluks - men skalltypegeometrien oppnår betydelig lavere lekkasjereaktans og bedre spenningsregulering under tung belastning. Disse transformatorkjerner er spesielt verdsatt i høystrøm, lavspente applikasjoner som ovnstransformatorer, likerettertransformatorer for elektrolyseanlegg og storskala UPS-systemer.
Den strukturelle integriteten til design av skalltype gir større mekanisk styrke, noe som gjør dem egnet for installasjoner der kortslutningskreftene er ekstreme. Dessuten, fordi fluksen deler seg symmetrisk mellom de to ytre lemmene, minimeres den netto magnetiske ubalansen, noe som reduserer hørbar støy og bortkommen tap i tilstøtende metalliske strukturer. Imidlertid kommer denne ytelsen på bekostning av økt materialforbruk og mer kompleks lamineringsstabling, noe som øker den totale produksjonskostnaden. For virksomhetskritiske applikasjoner der pålitelighet og spenningsstabilitet er avgjørende, skall-type transformatorkjerner forbli det foretrukne valget til tross for den høyere forhåndsinvesteringen.
Jiangsu Jingtianxia Electric Technology Co., Ltd. løser disse produksjonsutfordringene gjennom sitt proprietære automatiserte stableutstyr og presisjonsskjæresystemer. Selskapets kjerneproduksjon av skall-type benytter trinn-overlappende skjøter og gjæringshjørner for å redusere skjøtemotvillighet, og oppnår kjernetap som er 8–12 % lavere enn konvensjonelle støtlapp-konstruksjoner. Ved å integrere intelligente verkstedlagersystemer med sanntids kvalitetsovervåking, sikrer Jiangsu Jingtianxia at hver kjerne av skalltype forlater fabrikken med konsistent permeabilitet og mekanisk toleranse, og støtter globale kunder i bransjer som spenner fra aluminiumssmelting til datasenter-backupkraft.
Amorfe metallegeringer, ofte referert til som metallglass, representerer et paradigmeskifte innen magnetisk materialteknikk. I motsetning til konvensjonelle krystallinske silisiumstål, er disse transformatorkjerner produseres ved rask størkning (quenching) fra smeltet tilstand, noe som resulterer i en ikke-krystallinsk atomstruktur som viser ekstremt lav koersivitet og praktisk talt null magnetostriksjon. Det primære formålet med å bruke amorft metall til transformatorkjerner er å drastisk redusere tomgangstap – typisk med 60–70 % sammenlignet med premium CRGO-stål – samtidig som sammenlignbare flukstetthetsnivåer opprettholdes (rundt 1,35–1,45 T). Dette gjør amorfe kjerner eksepsjonelt attraktive for distribusjonstransformatorer som opererer under lett belastning i lengre perioder, for eksempel i bolignett og landlige elektrifiseringsprosjekter.
Fra et produksjonsperspektiv byr amorft metall på unike utfordringer: Materialet er ekstremt tynt (omtrent 0,025 mm) og notorisk sprøtt, og krever spesialisert skjære- og stablingsutstyr for å unngå mikrobrudd som forringer magnetisk ytelse. Videre er metningsflukstettheten lavere enn CRGO, noe som krever større kjernetverrsnitt for samme effekt. Til tross for disse ulempene, oppveier livssykluskostnadsbesparelsene fra reduserte energitap ofte den opprinnelige premien, spesielt i regioner med høye elektrisitetspriser eller strenge karbonreduksjonsmandater. Avansert transformatorkjerner laget av amorfe legeringer spesifiseres i økende grad for grønne byggeprosjekter, ladehuber for elbiler og smarte mikronett hvor hver wattime teller.
Jiangsu Jingtianxia Electric Technology Co., Ltd. har utviklet dedikerte prosesseringslinjer for amorfe metallkjerner, med lavstress-skjær- og utglødningsprotokoller som bevarer materialets unike magnetiske egenskaper. Selskapets tekniske team, bestående av over 46 FoU-spesialister, samarbeider med materialforskere for å optimalisere kjernegeometrien for minimalt leddtap, og oppnå fulllasteffektivitet over 99,2 % i prototypeenheter. Ved å kombinere amorf kjerneteknologi med intelligente tverrgående skjæremaskiner og automatisert logistikk, tilbyr Jiangsu Jingtianxia en nøkkelferdig løsning som bygger bro mellom høyeffektiv design og produksjon i industriell skala, og betjener kunder som krever både miljøansvar og driftsmessig fortreffelighet.
| Parameter | Kjernetype (CRGO) | Shell-Type (CRGO) | Amorft metall |
| Typisk flukstetthet (T) | 1,65 – 1,72 | 1,60 – 1,70 | 1,35 – 1,42 |
| Relativt tap uten belastning (grunnlinje = 100 %) | 100 % | 95–105 % | 30–40 % |
| Lekkasjereaktans (p.u.) | 0,10 – 0,15 | 0,05 – 0,08 | 0,12 – 0,18 |
| Relativ materialkostnad | 1,0x | 1,3 – 1,5x | 2,0 – 2,5x |
| Foretrukket effektområde | 0,5 – 50 MVA | 10 – 200 MVA | 0,1 – 10 MVA |
Utover den makroskopiske klassifiseringen av kjerneformer og materialer, spiller den indre skjøtgeometrien en avgjørende rolle for å bestemme den generelle kjerneytelsen. Step-lap skjøter, også kjent som forskjøvede eller interleaved skjøter, arrangerer suksessive lamineringslag med offset overlapping, og fordeler effektivt luftspaltemotstanden over flere grensesnitt. Denne teknikken reduserer den lokaliserte fluksmetningen som oppstår ved konvensjonelle støtledd, og reduserer både ubelastetap og magnetiseringsstrøm. Gjæringsskjøter, på den annen side, bruker presisjonsvinklede kutt (vanligvis 45 grader) ved hjørneskjæringene mellom åket og lemmene, og justerer rulleretningen til det kornorienterte stålet med fluksbanen for å minimere motviljen ved hver bøy. Avansert transformatorkjerner integrer både step-lap og gjæringsfunksjoner for å oppnå tapsreduksjoner på 10–15 % i forhold til enkle butt-lap-enheter.
Produksjonspresisjonen som kreves for disse leddtypene krever avanserte tverrskjæremaskiner med CNC-kontrollert bladplassering og sanntids tykkelsesmåling. Jiangsu Jingtianxia Electric Technology Co., Ltd. har investert tungt i automatisert kjernestablingsutstyr som opprettholder mikronnivåjustering over hundrevis av lamineringslag, og sikrer konsistent luftgapfordeling og repeterbar elektromagnetisk ytelse. Selskapets step-lap-kjerner er utbredt i høyeffektive distribusjonstransformatorer som leveres til europeiske og nordamerikanske forsyninger, der strenge forskrifter for miljøvennlig design krever maksimale tapsgrenser. Ved å kombinere gjæret hjørneskjæring med automatisert stabling, oppnår Jiangsu Jingtianxia en stablingsfaktor på 97,5 % for CRGO-kjerner, noe som gir konkrete energibesparelser i løpet av transformatorens 30-årige levetid.
Videre sporer selskapets intelligente verkstedlagersystem hver lamineringsbatch gjennom hele produksjonskjeden – fra oppskjæring og kutting til gløding og sluttinspeksjon – og sikrer full sporbarhet og samsvar med kundespesifikke kvalitetsplaner. Denne vertikale integrasjonen, støttet av automatiserte logistikkproduksjonslinjer, gjør at Jiangsu Jingtianxia kan tilby rask prototyping og korte ledetider for tilpassede kjernegeometrier, en kritisk fordel for prosjekter med stramme byggeplaner.
Hovedforskjellen ligger i vikling-til-kjerne-arrangementet. I kjernetype transformatorkjerner , viklingene omkranser de magnetiske lemmene, mens i skall-type design omgir den magnetiske kretsen viklingene på flere sider. Kjernetypen gir bedre kjøling og lavere kostnader, mens skalltypen gir lavere lekkasjereaktans og overlegen kortslutningsstyrke for høystrømsapplikasjoner.
Amorfe legeringer mangler en krystallinsk kornstruktur, som praktisk talt eliminerer magnetisk anisotropi og reduserer hysterese tap med 60–70 %. I tillegg minimerer deres høyere elektriske resistivitet (omtrent tre ganger den for CRGO) virvelstrømstap, noe som gjør dem til det mest energieffektive alternativet for distribusjonstransformatorer med lave belastningsfaktorer.
Jiangsu Jingtianxia er en vertikalt integrert produsent som designer, produserer og leverer presisjon transformatorkjerner på tvers av alle hovedkategorier. Selskapet kombinerer over 46 tekniske eksperter med automatiserte stable-, skjære- og lagersystemer for å tilby one-stop-løsninger – fra CRGO step-lap kjerner til amorfe metallsammenstillinger – støttet av streng kvalitetskontroll og global logistikkstøtte.
Leddgeometri påvirker direkte den magnetiske reluktansen ved grensesnittene mellom åk og lemmer. Step-lap og gjæringsskjøter reduserer lokal metning og fluksfringing, noe som reduserer ubelastetap og magnetiseringsstrøm med 10–15 %. For høyeffektive transformatorer er disse presisjonsfugedesignene avgjørende for å møte strenge energiforskrifter og oppnå langsiktige kostnadsbesparelser.
