Hva er en kutt-til-lengde linje av silisiumstål og hvordan fungerer den?

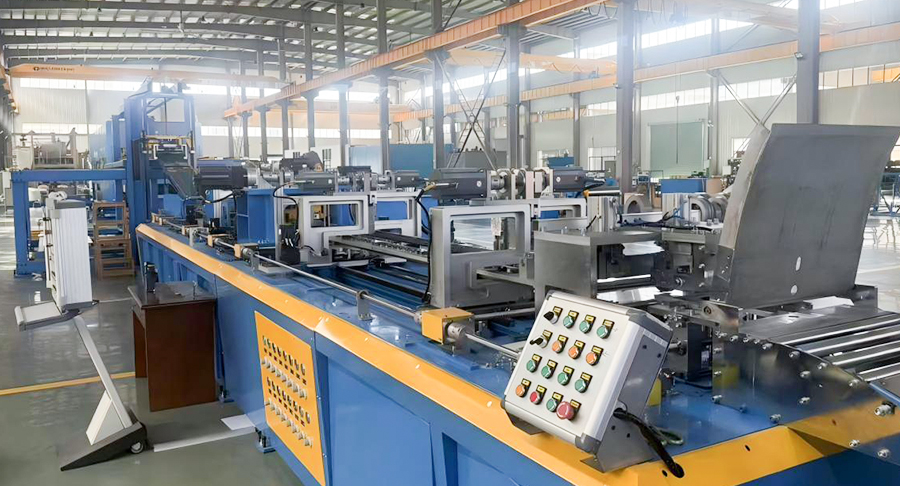

I den moderne produksjonsindustrien for elektrisk utstyr er presisjon og effektivitet avgjørende. I hjertet av transformator- og motorproduksjon ligger en kritisk del av utstyret: silisiumstål kuttet-til-lengde linjer . Men hva er egentlig dette systemet, og hvorfor er det så uunnværlig? A silisiumstål kuttet i lengde er et svært automatisert produksjonssystem designet for å behandle store stålspiraler – spesielt kornorientert og ikke-kornorientert silisiumstål – til flate plater med presise, forhåndsbestemte lengder. Prosessen innebærer å rulle ut stålet, utjevne det for å fjerne krumning eller indre spenninger, nøyaktig måling av nødvendig lengde, skjæring av det rent, og til slutt stable de ferdige arkene for videre bearbeiding til transformatorkjerner eller motorlamineringer.

Kjerneverdien av silisiumstål kuttet i lengdes ligger i deres evne til å transformere rå, voluminøse spoler til svært presise komponenter. I motsetning til generelle kutte-til-lengde-linjer, må de som er designet for silisiumstål ta hensyn til materialets unike magnetiske egenskaper og dets relativt tynne mål, vanligvis fra 0,23 mm til 0,5 mm for høypermeabilitetskvaliteter. Dette utstyret er grunnleggende for produsenter som tar sikte på å produsere høyeffektive transformatorer, siden selv små avvik i arklengde eller gradhøyde kan påvirke den magnetiske ytelsen og energitapet til den endelige kjernen betydelig. Bedrifter liker Jiangsu Jingtianxia Electric Technology Co., Ltd. har bygget sin ekspertise rundt å tilby disse sofistikerte løsningene, for å sikre at de spesifikke kravene til silisiumstålbehandling blir møtt med ingeniørmessig fortreffelighet.

Kjernekomponenter og operasjonell arbeidsflyt

For å forstå hvordan en silisiumstål kuttet i lengde funksjoner, er det nødvendig å undersøke sekvensielle moduler. En typisk linje følger en logisk progresjon fra råvare til ferdig produkt:

1. Avvikling og mating: Prosessen begynner med lasting av en tung silisiumstålspole på en uncoiler. Denne enheten støtter spolen og mater stripen inn i linjen med en kontrollert hastighet.
2. Utjevning og retting: Listen passerer gjennom en presisjonsutjevner utstyrt med flere ruller. Dette trinnet er avgjørende for å eliminere spolen (minnet om spolens krumning) og sikre at arket er helt flatt, noe som er avgjørende for nøyaktig kutting og stabling.
3. Måling og skjæring: Den flate stripen flyttes inn i en måleenhet, typisk et AC servodrevet matesystem som sikrer nøyaktig lengdemåling. Når den nødvendige lengden er nådd, kutter en høyhastighetsskjær (ofte en svingeskjær for produksjon av transformatorlaminering) stripen rent.
4. Stabling og pakking: De kuttede arkene transporteres via en transportør til en stableenhet. Dette kan være en magnetisk eller pneumatisk stabler som automatisk justerer og stabler arkene i pene bunter for enkel håndtering og nedstrømsbehandling.

Klassifisering og applikasjonsspesifikke linjer

Begrepet silisiumstål kuttet i lengdes omfatter en rekke systemer, hver skreddersydd til spesifikke bruksområder og materialegenskaper. Den primære klassifiseringen er basert på typen silisiumstål som behandles: Kornorientert (CRGO) og Ikke-kornorientert (CRNO).

CRGO Silicon Steel Cut-to-Length Lines

Disse linjene er spesielt utviklet for behandling av kornorientert silisiumstål, som nesten utelukkende brukes i produksjon av krafttransformatorkjerner. Materialets kornstruktur er justert for å minimere kjernetap i en bestemt rulleretning, noe som gjør presis skjæring og håndtering avgjørende for å bevare disse magnetiske egenskapene. Jiangsu Jingtianxia Electric Technology Co., Ltd. tilbyr spesialiserte løsninger i denne kategorien, som integrerer intelligente stablefunksjoner for å forbedre produksjonseffektiviteten.

Hovedtrekk ved CRGO-linjer:

• Høypresisjonsskjæring med typisk lengdetoleranse på ±0,2 mm og gradhøyde mindre enn 0,02 mm for å forhindre kortslutning i lamineringer.
• Integrering av V-notching og stanseenheter for å produsere komplekse trinn-lap transformator kjerneformer.
• Lavere linjehastigheter (vanligvis opptil 180 m/min) sammenlignet med linjer for generelle formål, og prioriterer nøyaktighet fremfor gjennomstrømning.
• Avanserte stablemekanismer for å opprettholde orienteringen og forhindre skade på de delikate kantene.

CRNO Silicon Steel Cut-to-Length Lines

Ikke-kornorientert silisiumstål brukes i applikasjoner der magnetisk fluks flyter i flere retninger, for eksempel i elektriske motorer, generatorer og små transformatorer. Behandling av CRNO-stål krever ofte håndtering av litt tykkere målere og prioritering av høyhastighetsproduksjon for å møte høyvolumkravene til motorindustrien. Jiangsu Jingtianxia Electric Technology Co., Ltd. bruker sin robuste tekniske akkumulering på designlinjer som balanserer hastighet med akseptabel presisjon for disse mindre krevende elektriske applikasjonene.

Hovedtrekk ved CRNO-linjer:

• Ofte konfigurert for høyere linjehastigheter, i stand til å overstige 40 meter per minutt for å øke gjennomstrømningen.
• Evne til å håndtere et bredere spekter av tykkelser og bredder, noe som gir mer fleksibilitet i produksjonen.
• Robuste utjevningssystemer for å håndtere potensielle formdefekter som er vanlige i et bredere spekter av stålkvaliteter.

Transformatorkjerne avskåret til lengdelinjer (spesialisert undertype)

Disse er en svært spesialisert utvikling av silisiumstål kuttet i lengdes , designet for ikke bare å kutte, men også behandle arket til spesifikke lamineringsformer. Disse systemene integrerer svingsakser, stanseenheter og V-notching-matriser inline. Denne integrasjonen er et betydelig verditillegg, som reduserer håndtering og flere maskinoppsett. Evnen til å kutte, stanse og hakk i en enkelt linje er et kjennetegn på moderne produksjonseffektivitet, et segment der selskaper som Jiangsu Jingtianxia Electric Technology Co., Ltd. excel, og utnytter deres dype tekniske kunnskap til å integrere kjernestablingsutstyr direkte med skjærelinjen. Denne tilnærmingen er en hjørnestein i one-stop-støtteløsningene de leverer til globale kunder i kraftindustrien.
